(08-090) - VALVE ASSY, DIRECTIONAL

Запчасти Case CX135SR (08-090) - VALVE ASSY, DIRECTIONAL (08) - HYDRAULICS

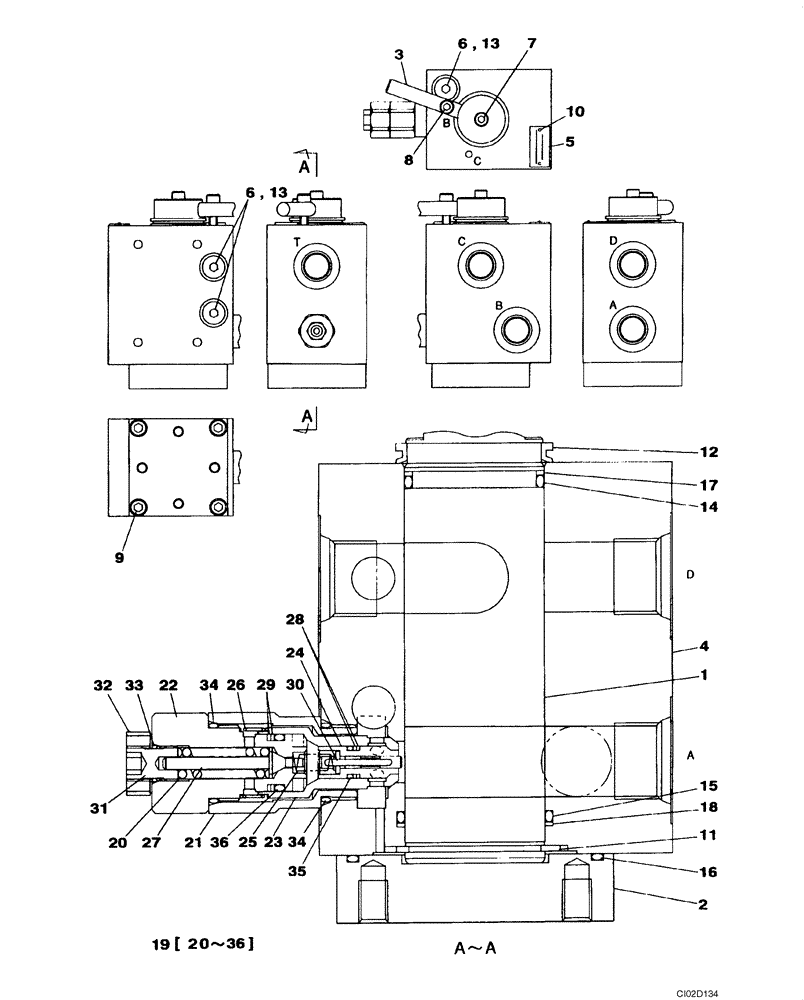

Схема запчастей Case CX135SR - (08-090) - VALVE ASSY, DIRECTIONAL (08) - HYDRAULICS
27
6
26
31
34
36
15
18
32
11
19
20
20
35
25
12
5
6
1
30
21
3
17
7
28
29
36
13
9
33
13
10
8
22
34
24
2
4
23
16
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHJ2020

HYDRAULIC VALVE

Incl. 1 - 36

1шт.

1

NSS

NOT SOLD SEPARAT

Shaft

1шт.

2

LW00378

COVER

Replaces LW00365

1шт.

3

LF00030

LEVER

1шт.

4

NSS

NOT SOLD SEPARAT

Body

1шт.

5

NSS

NOT SOLD SEPARAT

Plate

1шт.

6

155515A1

PLUG

3/8 PF

3шт.

7

108R008Y016N

BOLT

M8 x 16

1шт.

8

863-8030

HEX SOC SCREW,M8 x 30mm, Cl 12.9

1шт.

9

863-10025

HEX SOC SCREW,M10 x 25mm, Cl 12.9

4шт.

10

NSS

NOT SOLD SEPARAT

Rivet

2шт.

11

800-1150

SNAP RING,M50, Ext

1шт.

12

LE00747

SEAL

1шт.

13

154475A1

O-RING

3шт.

14

154589A1

O-RING

1шт.

15

154609A1

O-RING

1шт.

16

154697A1

O-RING

1шт.

17

154047A1

BACK-UP RING

1шт.

18

154062A1

BACK-UP RING

1шт.

19

KHJ15850

VALVE PRESSURE RELIE

Incl. 20 - 36, Replaces LJ00682

1шт.

20

NSS

NOT SOLD SEPARAT

Spring, Compression

1шт.

21

NSS

NOT SOLD SEPARAT

Adapter

1шт.

22

NSS

NOT SOLD SEPARAT

Cap

1шт.

23

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

24

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

25

NSS

NOT SOLD SEPARAT

Spring

1шт.

26

NSS

NOT SOLD SEPARAT

Spring

1шт.

27

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

28

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

29

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

30

NSS

NOT SOLD SEPARAT

Pin

1шт.

31

NSS

NOT SOLD SEPARAT

Setscrew

1шт.

32

165150A1

NUT

M12

1шт.

33

154463A1

O-RING

1шт.

34

155223A1

O-RING

2шт.

35

154457A1

O-RING

1шт.

36

154481A1

O-RING

1шт.
