Запчасти Case CX135SR (08-089B) - KMJ10720 VALVE ASSY, CONTROL - MODELS WITH DOZER BLADE (08) - HYDRAULICS

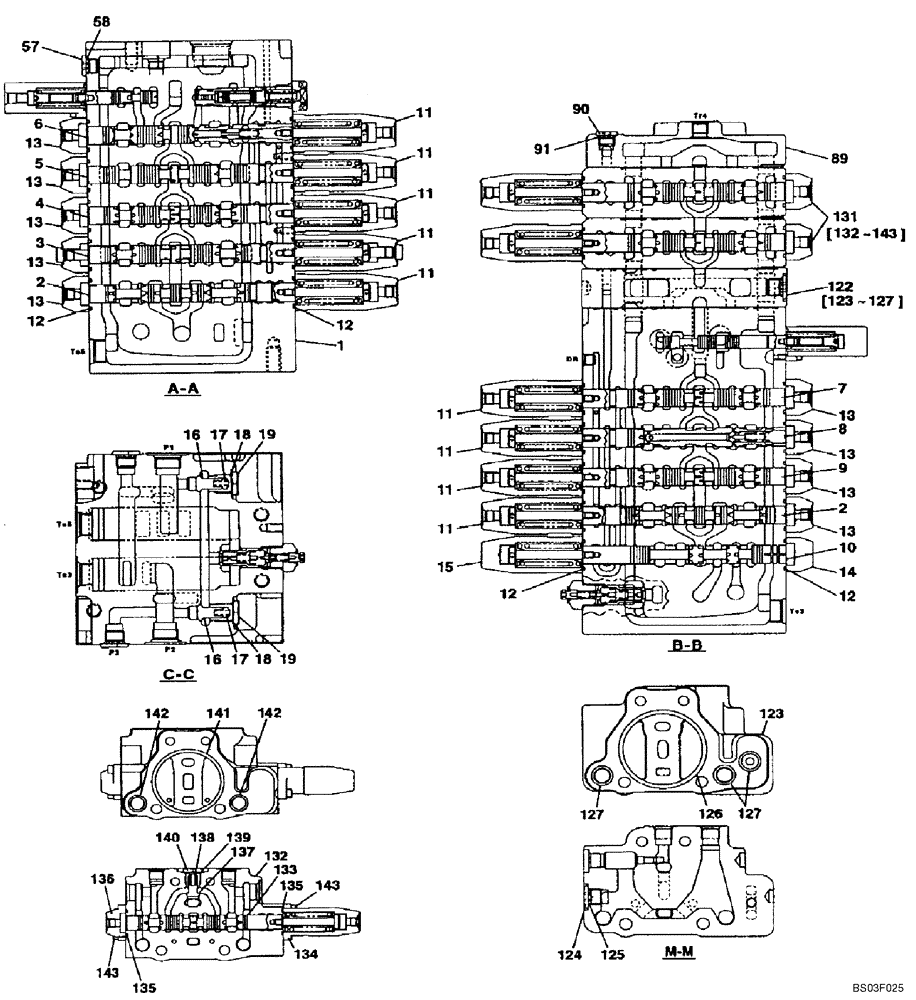

Схема запчастей Case CX135SR - (08-089B) - KMJ10720 VALVE ASSY, CONTROL - MODELS WITH DOZER BLADE (08) - HYDRAULICS
13
5
131
138
132
122
143
13
11
13
16
135
57
11
10
11
126
91
14
123
2
134
13
143
3
8
127
137
9
135
139
13
12
11
11
17
58
143
127
12
12
11
13
19
127
11
123
18
18
140
13
13
19
1
133
11
15
12
132
89
6
142
16
7
13
90
142
141
125
11
4
2
124
17
136

Артикул

Название

Примечание

Количество

KMJ10720

CONTROL VALVE

Includes Parts On Figure(s) Includes Parts On Figure(s) 08-089A - 08-089G

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

2шт.

3

NSS

NOT SOLD SEPARAT

Spool

1шт.

4

NSS

NOT SOLD SEPARAT

Spool

1шт.

5

NSS

NOT SOLD SEPARAT

Spool

1шт.

6

NSS

NOT SOLD SEPARAT

Spool

1шт.

7

NSS

NOT SOLD SEPARAT

Spool

1шт.

8

NSS

NOT SOLD SEPARAT

Spool

1шт.

9

NSS

NOT SOLD SEPARAT

Spool

1шт.

10

NSS

NOT SOLD SEPARAT

Spool

1шт.

11

LR00956

CAP

9шт.

12

154549A1

O-RING

20шт.

13

LR00957

CAP

9шт.

14

LR00958

CAP

1шт.

15

LR00959

CAP

1шт.

16

LJ00997

POPPET

2шт.

17

156026A1

SPRING

2шт.

18

155222A1

O-RING

2шт.

19

155464A1

PLUG

2шт.

57

163369A1

PLUG

Incl. 58

1шт.

58

154475A1

O-RING

1шт.

LK00409

VALVE BODY

Incl. 89 - 91

1шт.

89

LK00431

OUTLET

1шт.

90

163369A1

PLUG

Incl. 91

1шт.

91

154475A1

O-RING

1шт.

122

LK00410

VALVE BODY

Incl. 123 - 127

1шт.

123

LK00432

VALVE BODY

1шт.

124

163370A1

PLUG

Incl. 125

1шт.

125

154487A1

O-RING

1шт.

126

154721A1

O-RING,99.4mm ID x 3.1mm Width

1шт.

127

LE00777

O-RING,21.8mm ID x 2.4mm Width

3шт.

131

LJ01100

SPOOL

Incl. 132 - 143

2шт.

132

NSS

NOT SOLD SEPARAT

Housing, Valve

1шт.

133

LJ01099

SPOOL

1шт.

134

LR00956

CAP

1шт.

135

154549A1

O-RING

2шт.

136

LR00957

CAP

1шт.

137

LJ00997

POPPET

1шт.

138

156026A1

SPRING

1шт.

139

155222A1

O-RING

1шт.

140

155464A1

PLUG

1шт.

141

154721A1

O-RING,99.4mm ID x 3.1mm Width

1шт.

142

LE00777

O-RING,21.8mm ID x 2.4mm Width

2шт.

143

LUC0120

BOLT,Hex Skt Hd

4шт.

Выбрано товаров: 45
