(08-042) - PILOT CONTROL LINES - MODELS WITH LOAD HOLD

Запчасти Case CX135SR (08-042) - PILOT CONTROL LINES - MODELS WITH LOAD HOLD (08) - HYDRAULICS

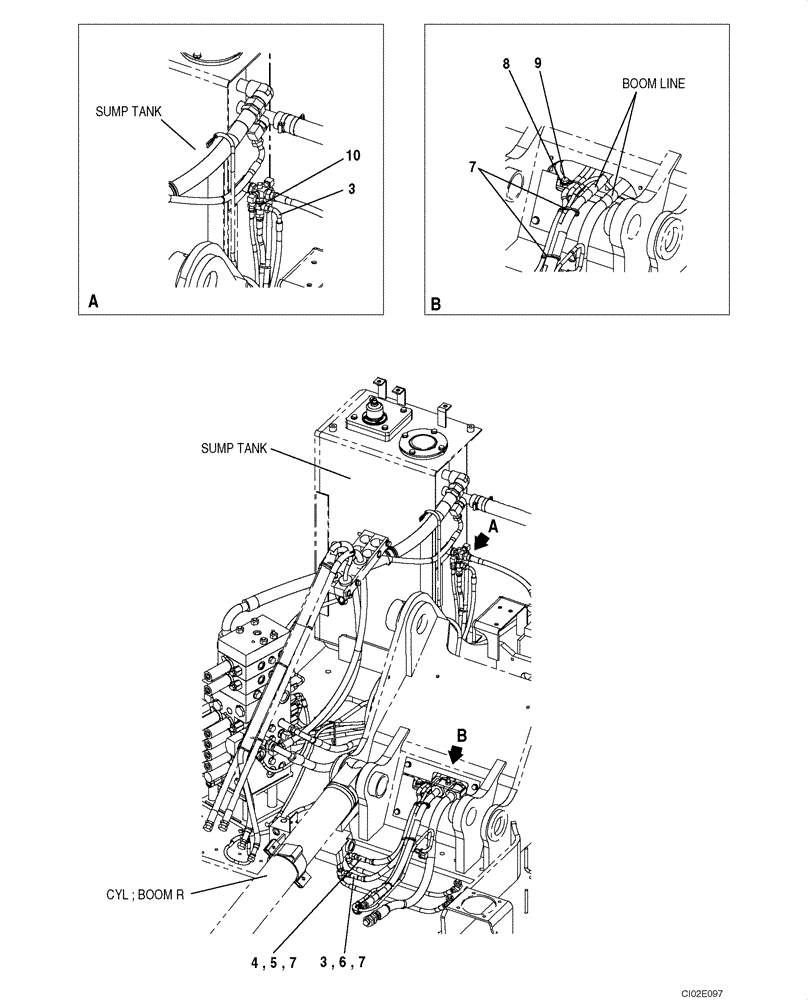

Схема запчастей Case CX135SR - (08-042) - PILOT CONTROL LINES - MODELS WITH LOAD HOLD (08) - HYDRAULICS
9
7
5
8
7
7
10
4
3
6
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

KHJ1571

HYDRAULIC HOSE,9.52 mm ID x 2050.00 mm

1шт.

4

KHJ2413

HYDRAULIC HOSE,9.50 mm ID x 1650.00 mm

See Figure 08-41

1шт.

5

150768A1

PLASTIC-RUBBER TUBE,15 mm ID, 19.5 mm OD, 300 mm Length

1шт.

6

150770A1

PLASTIC-RUBBER TUBE

1шт.

7

150496A1

MOUNTING CLIP

1шт.

8

KHR2585

CLAMP

1шт.

9

166052A1

BOLT

1шт.

10

KHJ2234

TEE

1шт.
