Запчасти Case CX135SR (08-025) - HYDRAULICS - ARM CYLINDER, MODELS WITH LOAD HOLD (08) - HYDRAULICS

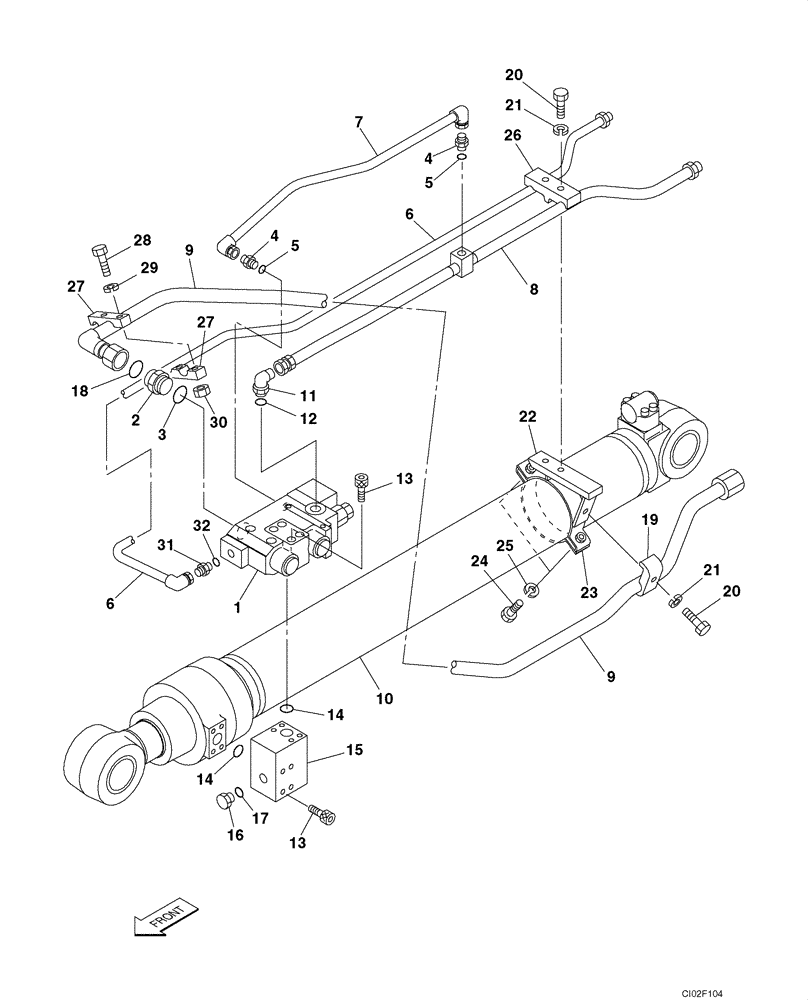

Схема запчастей Case CX135SR - (08-025) - HYDRAULICS - ARM CYLINDER, MODELS WITH LOAD HOLD (08) - HYDRAULICS
10
28
30
2
5
27
25
15
13
6
5
21
22
6
19
12
8
26
4
14
4
21
31
9
13
14
1
9
24
20
29
7
23
3
27
16
11
32
20
17
18

Артикул

Название

Примечание

Количество

1

KNV1307

SAFETY VALVE

See Figure 08-108

1шт.

2

KHJ1349

ADAPTER

Incl. 3

1шт.

3

154523A1

O-RING

1шт.

4

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

Incl. 5

2шт.

5

154475A1

O-RING

1шт.

6

KNV1581

TUBE ASSY.,12.7 mm ID x 17.3 mm OD

1шт.

7

KMV2498

TUBE ASSY.

1шт.

8

KMV2499

TUBE ASSY.

1шт.

9

KNV1365

TUBE ASSY.,20.8 mm ID x 27.2 mm OD

1шт.

10

KMV2548

HYDRAULIC CYLINDER

Arm, See Figure 08-107

1шт.

11

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

Incl. 12

1шт.

12

154487A1

O-RING

1шт.

13

862-10085

HEX SOC SCREW,M10 x 85mm, Cl 12.9

8шт.

14

154529A1

O-RING

2шт.

15

163448A1

MANIFOLD

1шт.

16

159085A1

PLUG

Incl. 17

1шт.

17

154487A1

O-RING

1шт.

18

KHJ1361

O-RING,0.07" Thk x 0.926" ID

1шт.

19

151486A1

CLAMP BRACKET

1шт.

20

827-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 10.9

3шт.

21

183-112VR

SPRING WASHER

3шт.

22

KNV1588

CLAMP

1шт.

23

KNV1589

CLAMP

1шт.

24

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

2шт.

25

892-11010

LOCK WASHER,M10

2шт.

26

KNV1587

PIPE CLAMP

1шт.

27

KNV1656

PIPE CLAMP

2шт.

28

827-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 10.9

2шт.

29

183-112VR

SPRING WASHER

2шт.

30

829-1412

NUT,M12, Cl 10.9

2шт.

31

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

Incl. 32

1шт.

32

154475A1

O-RING

1шт.

Выбрано товаров: 32
