(08-021A) - HYDRAULICS - OFFSET BOOM CYLINDER LINE

Запчасти Case CX135SR (08-021A) - HYDRAULICS - OFFSET BOOM CYLINDER LINE (08) - HYDRAULICS

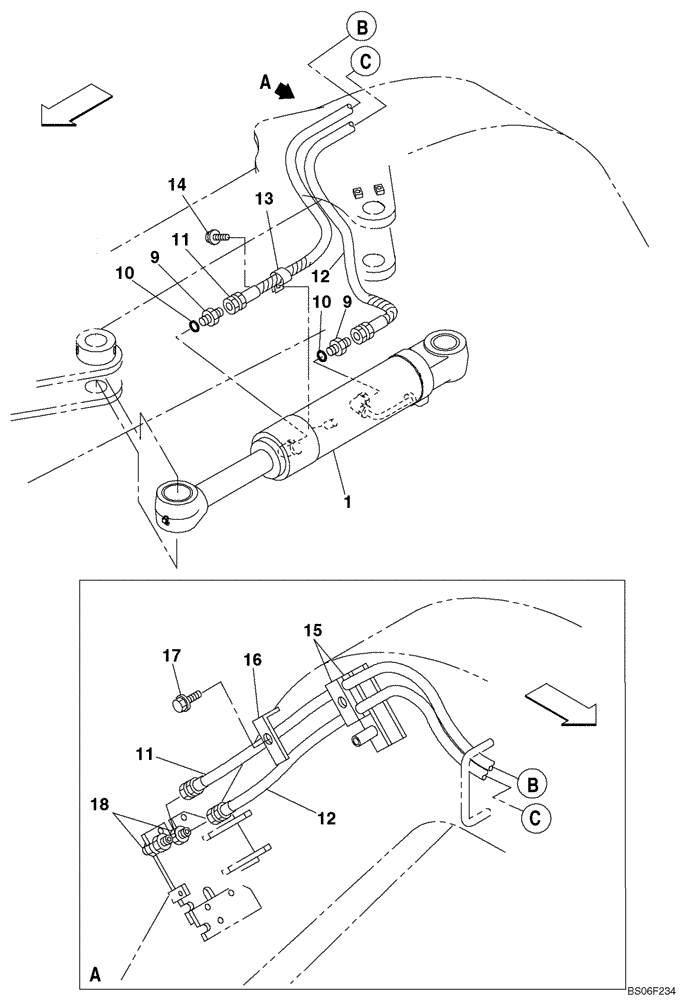

Схема запчастей Case CX135SR - (08-021A) - HYDRAULICS - OFFSET BOOM CYLINDER LINE (08) - HYDRAULICS
15
14
11
9
12
10
13
17
9
10
18
12
16
11
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMV2552

HYDRAULIC CYLINDER

See Figure 08-105A

1шт.

9

151650A1

HYD CONNECTOR,1/2" NPT O-Ring x 1/2" NPT

Incl. 10

2шт.

10

154487A1

O-RING

1шт.

11

KMV2813

HOSE ASSY.

1шт.

12

KMV2814

HOSE ASSY.

1шт.

13

KHV0471

HOSE CLAMP

1шт.

14

166345A1

BOLT

1шт.

15

KMV2196

HOSE CLAMP

2шт.

16

KMV2393

PLATE

1шт.

17

166352A1

BOLT

1шт.

18

KHJ0507

ADAPTER

2шт.
