Запчасти Case CX135SR (08-021) - HYDRAULICS - BOOM CYLINDER, MODELS WITH LOAD HOLD (08) - HYDRAULICS

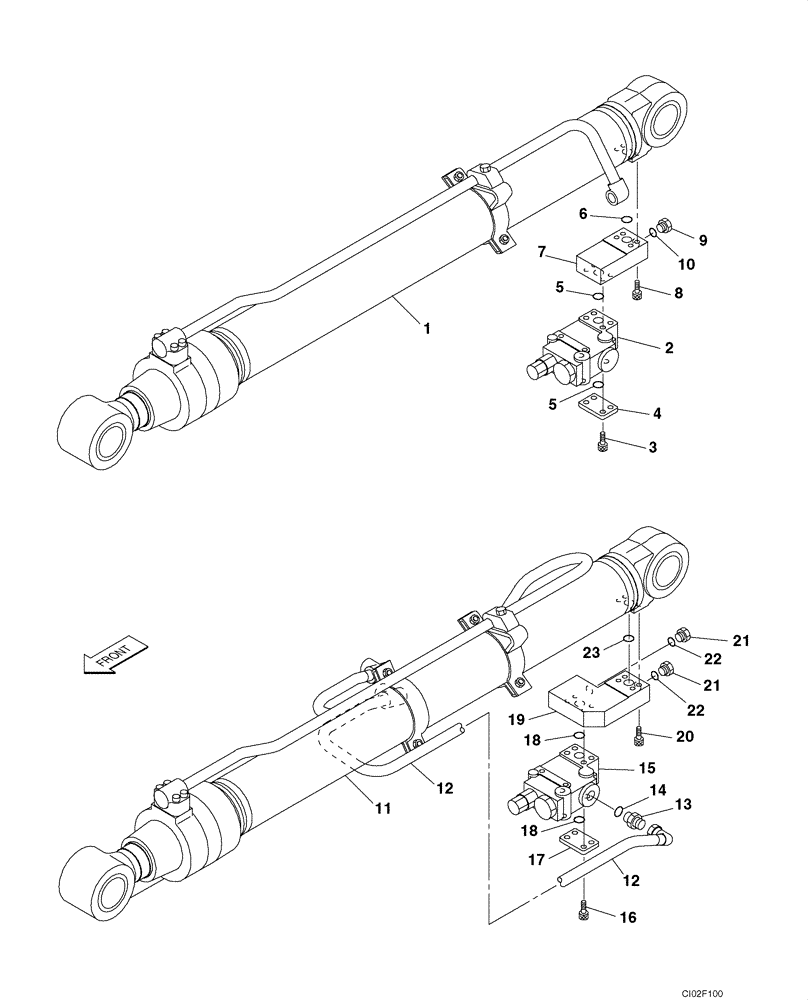

Схема запчастей Case CX135SR - (08-021) - HYDRAULICS - BOOM CYLINDER, MODELS WITH LOAD HOLD (08) - HYDRAULICS
16
12
22
7
8
18
21
21
13
17
10
23
19
22
6
5
2
20
11
1
9
15
5
14
4
3
18
12

Артикул

Название

Примечание

Количество

1

KMV2546

HYDRAULIC CYLINDER

Boom, Right-Hand, See Figure 08-103

1шт.

2

KMV2850

VALVE

Holding, See Figure 08-105

1шт.

3

862-10085

HEX SOC SCREW,M10 x 85mm, Cl 12.9

4шт.

4

163705A1

FLANGE

1шт.

5

154529A1

O-RING

2шт.

6

154499A1

O-RING

1шт.

7

KMV2850

VALVE

1шт.

8

108R008Y045R

BOLT

4шт.

9

153105A1

PLUG

Incl. 10

1шт.

10

154475A1

O-RING

1шт.

11

KMV2547

HYDRAULIC CYLINDER

Boom, Left-Hand, See Figure 08-104

1шт.

12

KMV2500

TUBE ASSY.

1шт.

13

151650A1

HYD CONNECTOR,1/2" NPT O-Ring x 1/2" NPT

Incl. 14

1шт.

14

154487A1

O-RING

1шт.

15

KMV2850

VALVE

Holding, See Figure 08-105

1шт.

16

862-10085

HEX SOC SCREW,M10 x 85mm, Cl 12.9

4шт.

17

163705A1

FLANGE

1шт.

18

154529A1

O-RING

2шт.

19

KMV2325

MANIFOLD

1шт.

20

108R008Y045R

BOLT

4шт.

21

153105A1

PLUG

Incl. 22

2шт.

22

154475A1

O-RING

1шт.

23

154499A1

O-RING

1шт.

Выбрано товаров: 23
