(08-019) - HYDRAULICS - BOOM CYLINDER, MODELS WITHOUT LOAD HOLD

Запчасти Case CX135SR (08-019) - HYDRAULICS - BOOM CYLINDER, MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS

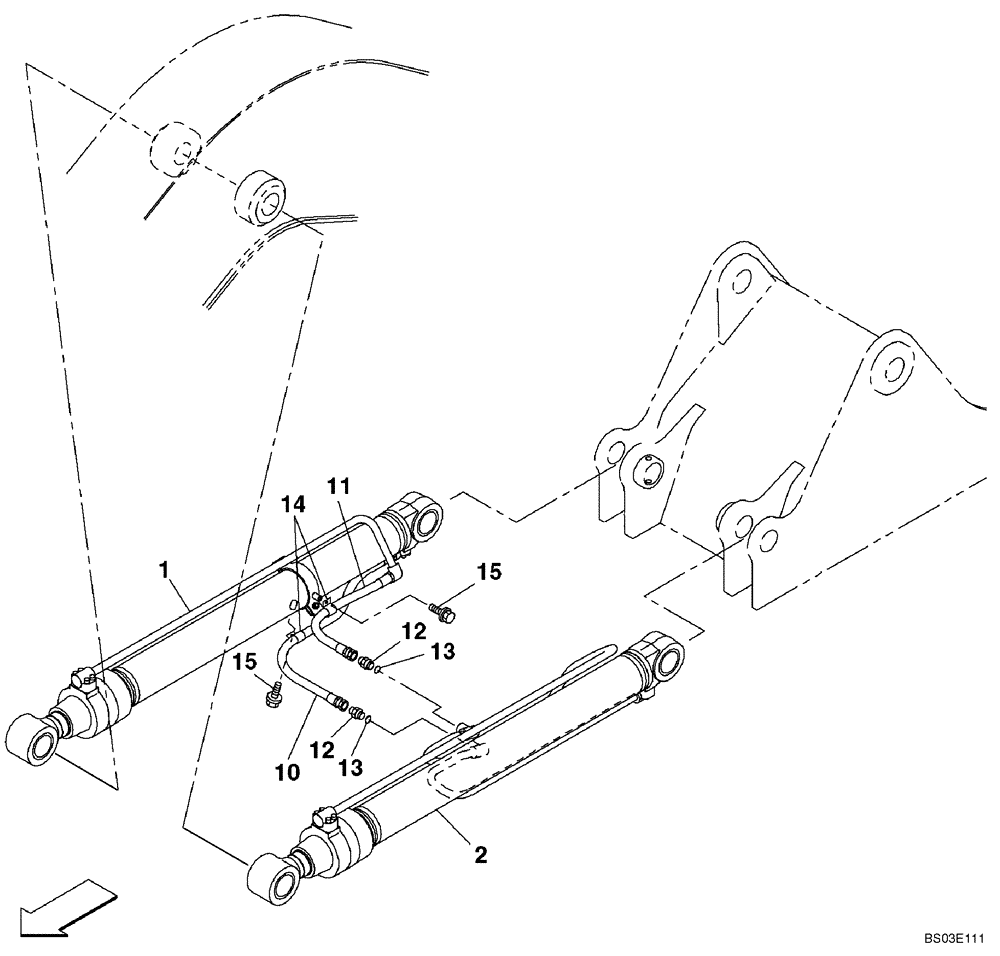

Схема запчастей Case CX135SR - (08-019) - HYDRAULICS - BOOM CYLINDER, MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS
10
13
1
15
15
12
12
14
2
11
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMV2542

HYDRAULIC CYLINDER

Right, See Figure 08-101

1шт.

2

KMV2543

HYDRAULIC CYLINDER

Left, See Figure 08-102

1шт.

10

KMV2396

HOSE ASSY.,12.70 mm ID x 850.00 mm

1шт.

11

KMV2397

HOSE ASSY.,12.70 mm ID x 580.00 mm

1шт.

12

151650A1

HYD CONNECTOR,1/2" NPT O-Ring x 1/2" NPT

Incl. 13

2шт.

13

154487A1

O-RING

1шт.

14

KHV0472

HOSE CLAMP

2шт.

15

166345A1

BOLT

2шт.
