Запчасти Case CX130 (08-136) - KNJ3026 PUMP ASSY, HYDRAULIC - ROTOR (08) - HYDRAULICS

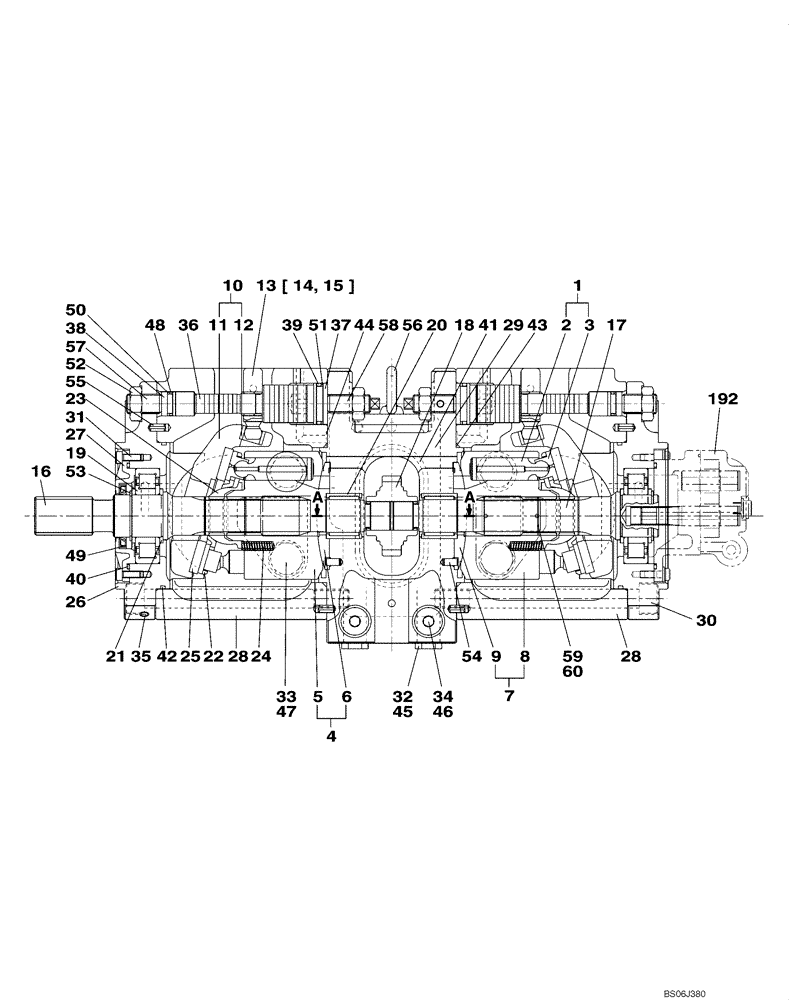

Схема запчастей Case CX130 - (08-136) - KNJ3026 PUMP ASSY, HYDRAULIC - ROTOR (08) - HYDRAULICS
34
58
48
1
20
43
23
31
33
2
50
14
17
28
39
51
37
46
19
47
6
52
56
25
5
4
27
42
41
21
32
7
3
59
12
44
192
53
22
8
9
29
24
11
26
10
38
60
40
45
54
28
35
55
18
15
57
30
16
13
49
36

Артикул

Название

Примечание

Количество

KNJ3026

PUMP, HYDRAULIC

Includes All Parts On Figures 08-132 - 08-136

1шт.

1

LJ01069

PISTON

Incl. 2, 3

2шт.

2

NSS

NOT SOLD SEPARAT

Piston

9шт.

3

NSS

NOT SOLD SEPARAT

Shoe

9шт.

4

LJ01070

VALVE BODY

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Block; Cylinder

1шт.

6

NSS

NOT SOLD SEPARAT

Plate

1шт.

7

LJ01071

VALVE BODY

Incl. 8, 9

1шт.

8

NSS

NOT SOLD SEPARAT

Block; Cylinder

1шт.

9

NSS

NOT SOLD SEPARAT

Plate

1шт.

10

TR00049

PLATE

Incl. 11, 12

2шт.

11

NSS

NOT SOLD SEPARAT

Plate

1шт.

12

NSS

NOT SOLD SEPARAT

Bushing

1шт.

13

TA00051

SPECIAL PIN

Incl. 14, 15

2шт.

14

NSS

NOT SOLD SEPARAT

Pin

1шт.

15

NSS

NOT SOLD SEPARAT

Pin

1шт.

16

LB00884

SHAFT

1шт.

17

LB00885

SHAFT

1шт.

18

LC00228

GEAR

1шт.

19

TB00032

BEARING, ROLLER, CYL,35mm ID x 80mm OD x 21mm

2шт.

20

TB00031

NEEDLE BEARING,28 mm ID x 39 mm OD x 30 mm

2шт.

21

TH00018

SPACER

4шт.

22

TR00054

PLATE

2шт.

23

TB00030

BUSHING

2шт.

24

TG00027

SPRING

18шт.

25

TR00053

PLATE

2шт.

26

TS00009

HOLDER

2шт.

27

TW00035

SEAL

1шт.

28

TW00034

CASE

2шт.

29

LS00232

BLOCK

1шт.

30

TA00055

BOLT

8шт.

31

861-6016

HEX SOC SCREW,M6 x 16mm, Cl 12.9

4шт.

32

155496A1

PLUG

2шт.

33

LK00004

PLUG

4шт.

34

LK00008

PLUG

2шт.

35

LK00003

PLUG

15шт.

36

TJ00074

PISTON

2шт.

37

TG00026

STOP

2шт.

38

LG00008

STOP

2шт.

39

154529A1

O-RING

2шт.

40

154697A1

O-RING

1шт.

41

154713A1

O-RING

1шт.

42

154761A1

O-RING,119.4mm ID x 3.1mm Width

2шт.

43

154753A1

O-RING,114.4mm ID x 3.1mm Width

2шт.

44

154455A1

O-RING

18шт.

45

154467A1

O-RING,10.8mm ID x 2.4mm Width

2шт.

46

154475A1

O-RING

2шт.

47

154487A1

O-RING

4шт.

48

154485A1

O-RING

2шт.

49

TE00042

OIL SEAL

1шт.

50

153967A1

BACK-UP RING

2шт.

51

LE00540

SCRAPER RING

2шт.

52

829-1316

NUT,M16, Cl 10

4шт.

53

800-1135

SNAP RING,M35, Ext

2шт.

54

157018A1

COTTER PIN

2шт.

55

338W060Z014B

LINCH PIN

4шт.

56

126R010SR

EYEBOLT

BOLT, EYE

2шт.

57

160295A1

SET SCREW

2шт.

58

TV00002

SCREW

2шт.

59

NSS

NOT SOLD SEPARAT

Name Plate

1шт.

60

NSS

NOT SOLD SEPARAT

Rivet

2шт.

192

LJ01072

HYDRAULIC PUMP

See Figure 08-135

1шт.

Выбрано товаров: 62
