(08-102) - CYLINDER ASSY - BOOM

Запчасти Case CX130 (08-102) - CYLINDER ASSY - BOOM (08) - HYDRAULICS

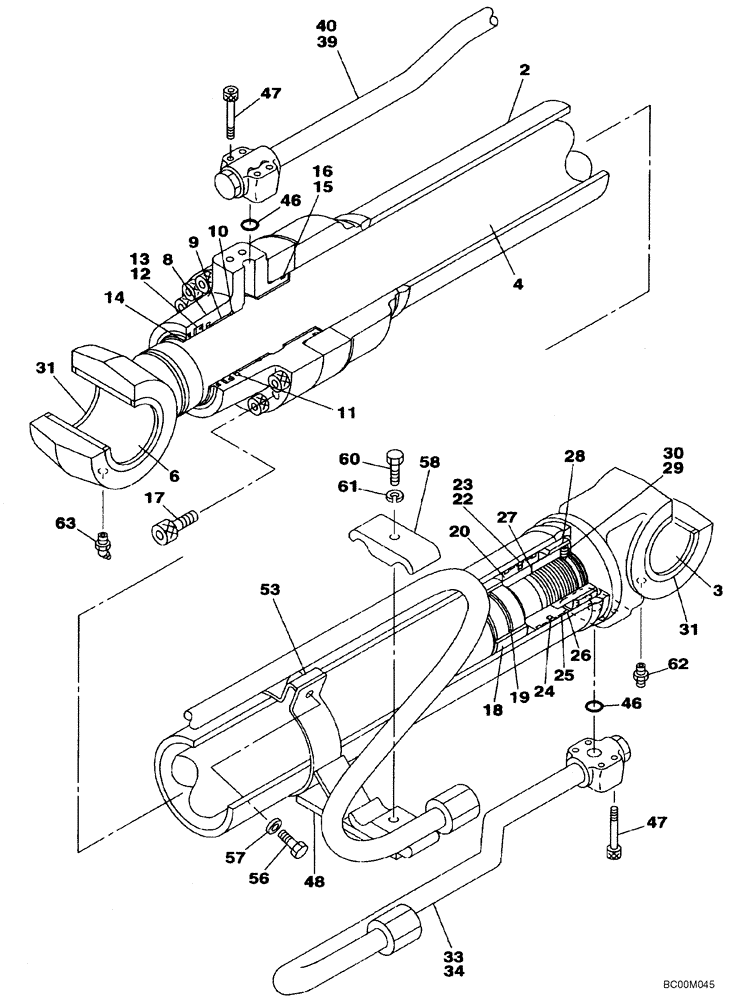

Схема запчастей Case CX130 - (08-102) - CYLINDER ASSY - BOOM (08) - HYDRAULICS
46
61
47
48
12
46
27
4
58
24
6
10
8
26
47
53
3
60
62
30
23
13
18
16
28
19
63
31
11
25
14
57
39
56
20
31
22
2
40
15
9
33
17
34
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Models Without Load Hold

1шт.

Right Hand

1шт.

KNV1615

HYDRAULIC CYLINDER

Boom, Incl. 1 - 63

1шт.

LR00672

HYD CYL SLEEVE

Incl. 1, 3

1шт.

1

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

LKU0044

BUSHING

1шт.

LB00636

PISTON ROD

Incl. 4, 6

1шт.

4

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

155413A1

BUSHING

1шт.

8

LU00099

CYLINDER END CAP

1шт.

9

155433A1

BUSHING

1шт.

10

155699A1

RING, SNAP

RING SNAP

1шт.

11

LE00857

RING

1шт.

12

155130A1

RING

1шт.

13

155231A1

BACK-UP RING

1шт.

14

LE00420

SEAL

1шт.

15

154721A1

O-RING,99.4mm ID x 3.1mm Width

1шт.

16

161880A1

BACK-UP RING

1шт.

17

862-14065

HEX SOC SCREW,M14 x 65mm, Cl 12.9

12шт.

18

LMU0339

RING

1шт.

19

LE00724

SEAL

Cushion

1шт.

20

161911A1

PISTON

1шт.

155330A1

SEALING RING

Incl. 22, 23

1шт.

22

NSS

NOT SOLD SEPARAT

Seal

1шт.

23

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

24

161881A1

BACK-UP RING

2шт.

25

LE00725

RING

2шт.

26

161883A1

BACK-UP RING

2шт.

27

LH00036

COMPRESSION SPRING

1шт.

28

LA00773

SPECIAL NUT

1шт.

29

156223A1

SET SCREW

1шт.

30

155977A1

BALL

1шт.

31

164446A1

WIPER SEAL

4шт.

LR00517

HYD TUBE

Incl. 33, 34

1шт.

33

NSS

NOT SOLD SEPARAT

Plug

1шт.

34

154487A1

O-RING

1шт.

LR00518

HYD TUBE

Incl. 39, 40

1шт.

39

NSS

NOT SOLD SEPARAT

Plug

1шт.

40

154487A1

O-RING

1шт.

46

154499A1

O-RING

2шт.

47

164502A1

BOLT

8шт.

48

LD00035

CLAMP BRACKET

1шт.

53

LD00036

CLAMP BRACKET

1шт.

56

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

57

156227A1

WASHER

2шт.

58

160871A1

HALF-FLANGE

2шт.

60

LA00683

BOLT,Hex

1шт.

61

892-10012

LOCK WASHER,M12

1шт.

62

153630A1

LUBE NIPPLE

1шт.

63

153631A1

LUBE NIPPLE,1/8"-27 NPT

1шт.

LZ00448

SEAL KIT

Incl. 11 - 16, 19, 22 - 26

1шт.
