(8B-02) - PUMP COUPLING

Запчасти Case 688C (8B-02) - PUMP COUPLING (07) - HYDRAULIC SYSTEM

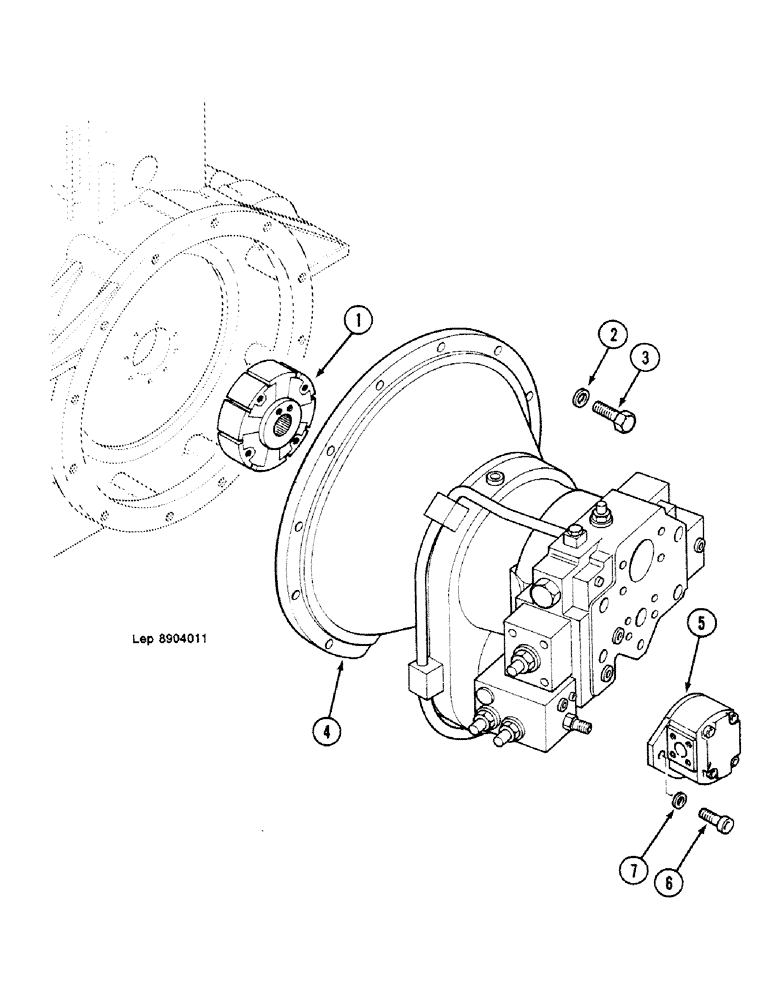

Схема запчастей Case 688C - (8B-02) - PUMP COUPLING (07) - HYDRAULIC SYSTEM
4
2
5
6
7
1
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

H8646259

COUPLING

1шт.

D32962

SCREW

M16 x 50

4шт.

2

N4328796

WASHER

"10.25 x 7 x 20"

5шт.

3

120112

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd

5шт.

4

PUMP hydraulic, See Figure : 8B-32, 8B-34

1шт.

5

PUMP hydraulic, See Figure : 8B-30

1шт.

6

K532988

SCREW,Hex Soc Hd, M10 x 25, 10.9

2шт.

7

N4328796

WASHER

"10.25 x 7 x 20"

2шт.
