(4-22) - CAB ELECTRIC CIRCUIT, (-XXXXX)

Запчасти Case 688C (4-22) - CAB ELECTRIC CIRCUIT, (-XXXXX) (06) - ELECTRICAL SYSTEMS

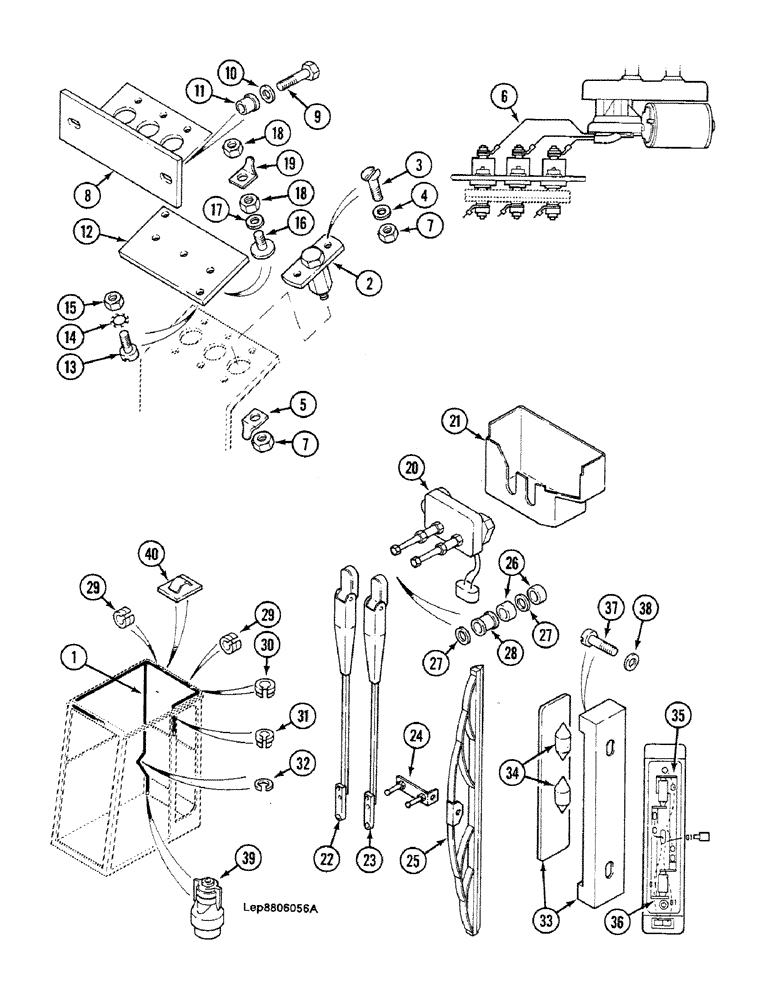

Схема запчастей Case 688C - (4-22) - CAB ELECTRIC CIRCUIT, (-XXXXX) (06) - ELECTRICAL SYSTEMS
40
8
18
12
1
33
10
22
19
35
13
39
29
31
4
9
11
3
20
18
27
23
32
5
26
30
24
25
7
21
15
37
28
2
27
38
7
16
36
14
34
17
29
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

J8647295

HARNESS

wire

1шт.

2

A41676

HOLE PLUG BUTTON,13/32"

3шт.

3

W32427

SCREW,Sl Flat Csk Hd, M4 x 80mm

M4 x 10

6шт.

4

V34703

WASHER

W4

6шт.

5

D640921

CONNECTION

3шт.

6

H5447281

ELECTRICAL WIRE

WIRE

1шт.

7

825-1404

NUT,M4, Cl 8

9шт.

8

R2928214

SUPPORT

1шт.

9

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

2шт.

10

B3528799

WASHER

"6.25 x 4 x 15"

2шт.

11

E834513

RIVET

M6

2шт.

12

N1241437

RUBBER INSULATOR

1шт.

13

H32506

SCREW,M3 x 12mm, Cl 3.6

2шт.

14

E34803

WASHER

3

2шт.

15

86508812

NUT,M3, Cl 8

2шт.

16

Q1033082

SCREW

3шт.

17

Z34706

WASHER

W5

3шт.

18

Z34108

NUT

M5

6шт.

19

D640921

CONNECTION

3шт.

20

H1241823

WIPER MOTOR

MOTOR, WIPER

1шт.

21

Q3840370

HOUSING

1шт.

22

G2343292

ARM

1шт.

23

F2343291

ARM

1шт.

24

H2343293

BRUSH HOLDER

HOLDER, BRUSH

1шт.

25

J2343294

WIPER BLADE

BLADE, WIPER BRUSH

1шт.

26

H1128594

WASHER

4шт.

27

G1446361

WASHER

4шт.

28

T2541402

GROMMET

GUIDE

2шт.

29

B41447

GROMMET

GUIDE

1шт.

30

X3141476

HALF-BUSHING

HALF BUSH

1шт.

31

W3141475

HALF-BUSHING

HALF BUSH

1шт.

32

A1303157

GROMMET

GUIDE Order Length : 95mm

1шт.

33

L841718

COURTESY LIGHT

DOME LIGHT

1шт.

34

S40565

LAMP

2шт.

35

A6747257

ELECTRICAL WIRE

WIRE

1шт.

36

Z6747256

ELECTRICAL WIRE

WIRE

1шт.

37

NLS

NO LONGER SERVICED

2шт.

38

C4328717

WASHER

"4.25 x 3 x 10"

2шт.

39

P40746

CONNECTOR,ELECTRIC

PLUG

2шт.

40

M1241413

CLIP,ELECTRICAL

2шт.
