(4-20) - DRIVING COMPARTMENT ELECTRIC CIRCUIT, (10997-)

Запчасти Case 688C (4-20) - DRIVING COMPARTMENT ELECTRIC CIRCUIT, (10997-) (06) - ELECTRICAL SYSTEMS

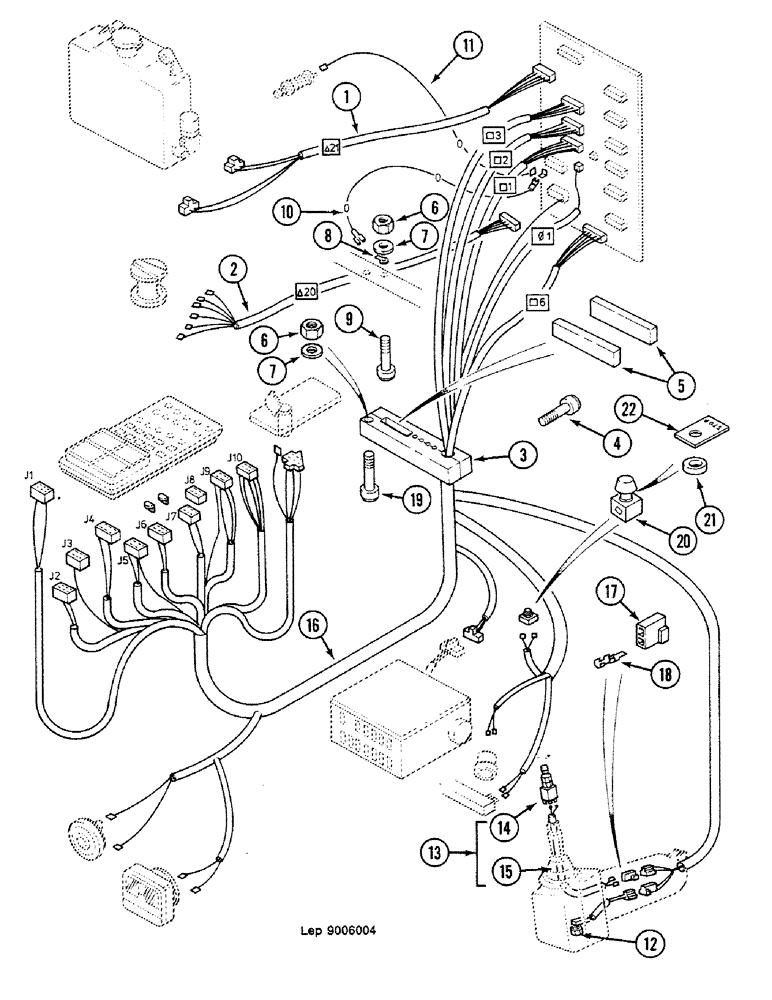

Схема запчастей Case 688C - (4-20) - DRIVING COMPARTMENT ELECTRIC CIRCUIT, (10997-) (06) - ELECTRICAL SYSTEMS
19
7
7
6
13
2
17
1
20
10
15
21
5
12
11
16
22
6
9
8
14
4
3
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

C8647289

HARNESS

1шт.

2

D8647290

CABLE

1шт.

3

Q8346231

SHIN

BRACKET Consist Of : 4, 5

1шт.

4

W433846

SCREW

M6 x 50

3шт.

5

Z3127

GASKET

Order Length : 80mm

2шт.

6

Z34108

NUT

M5

4шт.

7

D4328718

WASHER

"5.25 x 3.5 x 12"

4шт.

8

B640965

CONNECTION

1шт.

9

S32538

SCREW,Sltd Truss Hd, M5 x 16

1шт.

10

V9247238

ELECTRICAL WIRE

WIRE

1шт.

11

Z9247241

ELECTRICAL WIRE

WIRE

1шт.

12

E2741650

DETECTOR

Replace : J2141699

1шт.

13

P2141681

REVERSER

Consist Of : 14, 15

1шт.

14

X1541665

REVERSER

1шт.

15

HARNESS Order : P2141681

1шт.

16

T1652222

HARNESS

1шт.

17

U740848

ELEC CONNECTOR

1шт.

18

X40938

CONNECTION

2шт.

19

Z833887

SCREW

M5 x 40 x 40

3шт.
