Запчасти Case 688C (4-04) - STARTER (06) - ELECTRICAL SYSTEMS

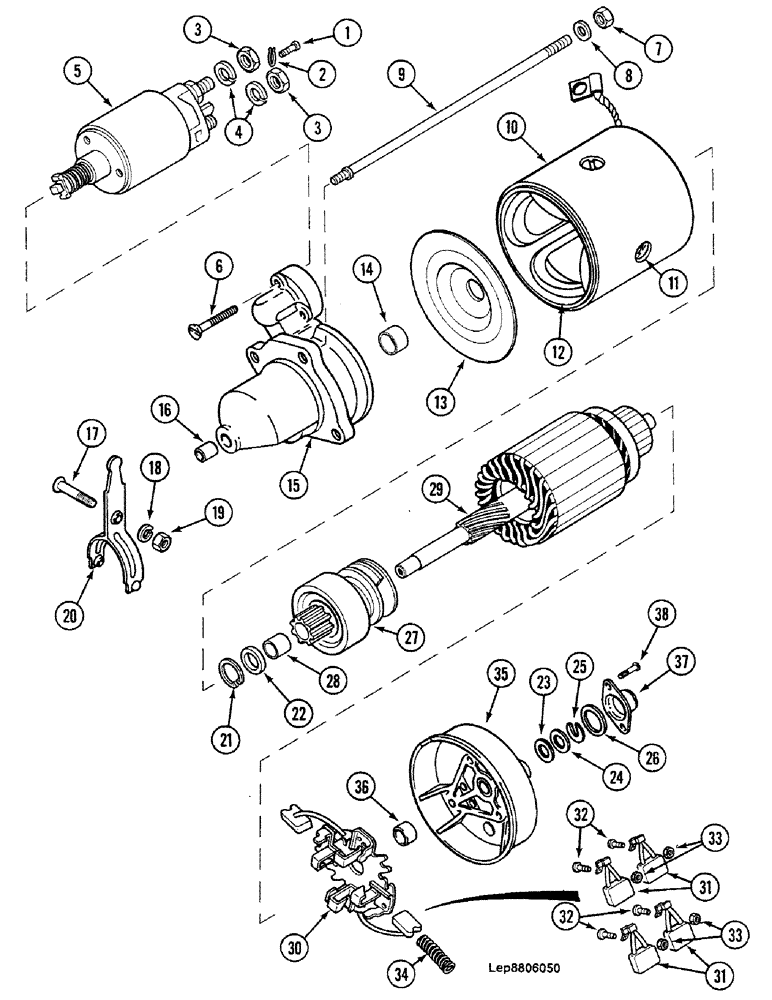

Схема запчастей Case 688C - (4-04) - STARTER (06) - ELECTRICAL SYSTEMS
15
27
4
30
9
25
32
17
2
24
37
26
6
38
3
20
35
22
31
5
36
33
31
18
10
8
12
1
16
19
14
23
13
28
3
29
34
32
21
33
11
7

Артикул

Название

Примечание

Количество

Q941519

STARTING MOTOR

Consist Of : 1-38

1шт.

1

U32517

SCREW

1шт.

2

F3036948

STIRRUP

BRACKET

1шт.

3

100016

NUT,M10 x 1.5, Cl 8

2шт.

4

E34711

WASHER

2шт.

5

D441189

RELAY

SWITCH

1шт.

6

H32437

SCREW

Order : 3078974R1

3шт.

7

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

2шт.

8

T1846365

WASHER

Order : 3079176R1

2шт.

9

W2527743

STUD

Order : 3079355R1

2шт.

10

HOUSING Order : Q941519

1шт.

11

J32438

SCREW

Order : 3079552R1

4шт.

12

G941511

CABLE WINDER

1шт.

13

J8230167

CYLINDER END CAP

BEARING Consist Of : 14, Order : 3078966R91

1шт.

14

BUSHING Order : J8230167

1шт.

15

C7946295

FLANGE

1шт.

16

Z1528602

BEARING LINER

BEARING Order : 3055738R1

1шт.

17

H3533014

SCREW

Order : 3079430R1

1шт.

18

S634609

WASHER

spring Replace : G34966

2шт.

19

F2434532

NUT

3шт.

20

Z5242757

LEVER

1шт.

K7646267

SET OF PARTS

Consist Of : 21-26, Order : 3079555R91

1шт.

21

RING Order : 3079555R91

1шт.

22

STOP Order : 3079555R91

1шт.

23

SHIM Order : 3079555R91

1шт.

24

SHIM Order : 3079555R91

1шт.

25

CIRCLIP Order : 3079555R91

1шт.

26

SEAL Order : 3079555R91

1шт.

W4339361

PINION

Consist Of : 27, 28

1шт.

27

BUSHING Order : W4339361

1шт.

28

PINION Order : W4339361

1шт.

29

F941510

ARMATURE

1шт.

30

N1241276

BRUSH HOLDER

HOLDER, BRUSH

1шт.

M1241275

SET

spare part Consist Of : 31, 32, 33

1шт.

31

BRUSH Order : M1241275

4шт.

32

SCREW Order : M1241275

4шт.

33

NUT Order : M1241275

4шт.

34

L1538158

COMPRESSION SPRING

Order : 3079420R1

4шт.

J7646266

FLANGE

Consist Of : 35, 36, Order : 3079169R91

1шт.

35

BUSHING Order : 3079169R91

1шт.

36

FLANGE Order : 3079169R91

1шт.

37

Q2340471

LIGHT FAIRING

CAP Order : 3079177R1

1шт.

38

E3333026

SCREW

2шт.

Выбрано товаров: 43
