(7-06) - UNDERCARRIAGE HYDRAULIC CIRCUIT

Запчасти Case 688C (7-06) - UNDERCARRIAGE HYDRAULIC CIRCUIT (07.1) - UNDERCARRIAGE HYDRAULICS

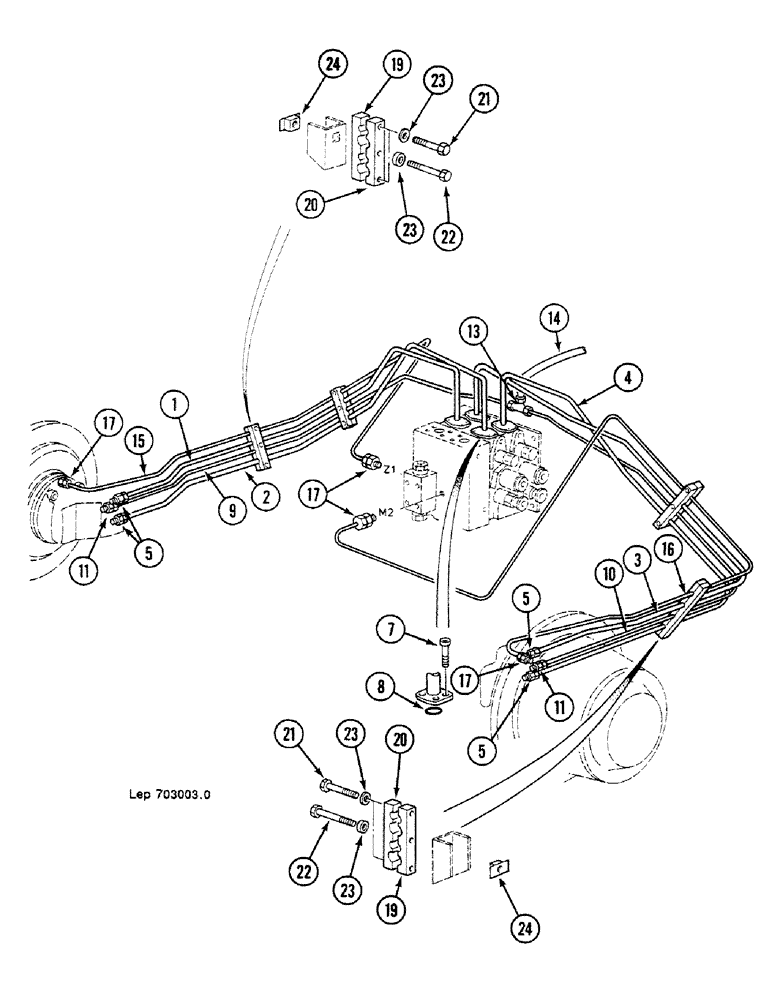

Схема запчастей Case 688C - (7-06) - UNDERCARRIAGE HYDRAULIC CIRCUIT (07.1) - UNDERCARRIAGE HYDRAULICS
1
4
21
17
23
15
9
5
5
23
24
20
24
20
3
23
17
7
19
10
13
8
11
17
19
21
22
2
16
5
14
22
11
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

H7349174

PIPE

1шт.

2

G7349173

PIPE

1шт.

3

K7349176

PIPE

1шт.

4

J7349175

PIPE

1шт.

5

V4237585

UNION

4шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

7

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

16шт.

8

L1130483

O-RING

"3.53 x 24.99-80"

4шт.

9

C7049134

PIPE

1шт.

10

D7049135

PIPE

1шт.

11

G3237532

UNION

2шт.

S2230418

GASKET

"15.7 x 20.9 x 1.5"

1шт.

13

D937276

TEE

PIECE

1шт.

14

HOSE, See Figure : 7-04

1шт.

15

C7049157

PIPE

1шт.

16

B7049156

PIPE

1шт.

17

E3237530

UNION

4шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

19

D4820366

SHIN

BRACKET

4шт.

20

E4820367

SHIN

BRACKET

4шт.

21

J1133839

SCREW

M10 x 45 x 45

8шт.

22

N3333034

SCREW

M10 x 75

4шт.

23

N4328796

WASHER

"10.25 x 7 x 20"

12шт.

24

X2434525

NUT

M10

4шт.
