(7-04) - UNDERCARRIAGE HYDRAULIC CIRCUIT

Запчасти Case 688C (7-04) - UNDERCARRIAGE HYDRAULIC CIRCUIT (07.1) - UNDERCARRIAGE HYDRAULICS

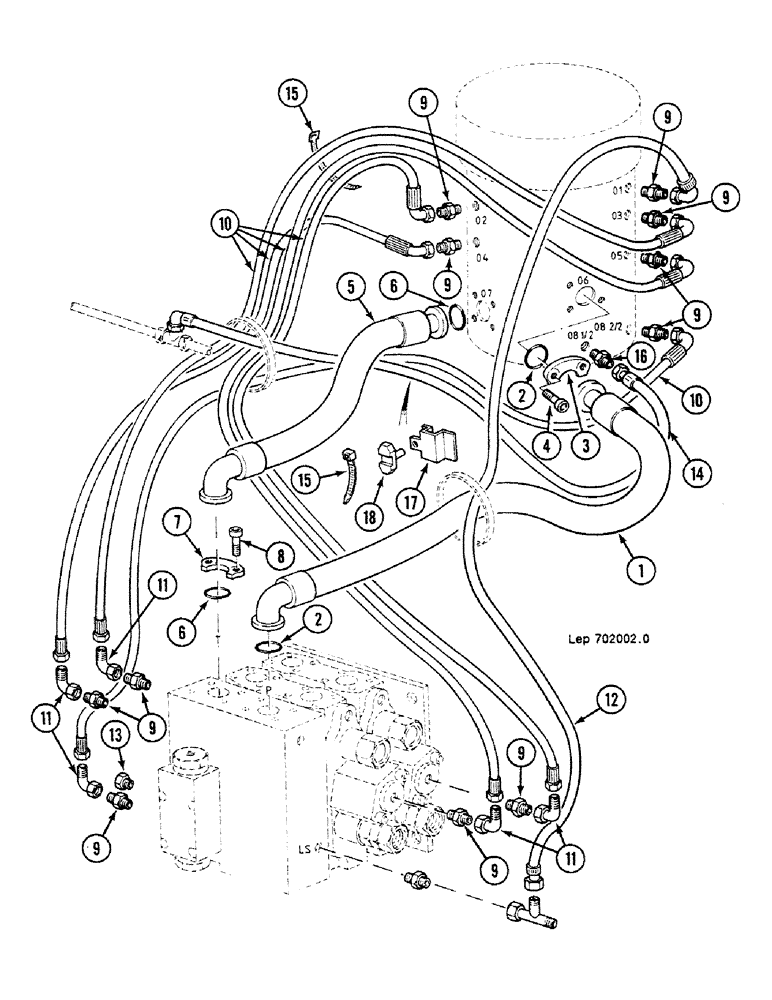

Схема запчастей Case 688C - (7-04) - UNDERCARRIAGE HYDRAULIC CIRCUIT (07.1) - UNDERCARRIAGE HYDRAULICS
15
16
10
9
9
15
11
9
9
9
18
1
9
11
9
17
2
12
10
3
11
9
13
2
9
7
4
6
14
6
5
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

B5431934

HOSE

800mm

1шт.

2

D330421

O-RING,0.139" Thk x 1.296" ID, -219, Cl 6, 90 Duro

"3.53 x 32.92-80"

2шт.

3

D4024267

SHIN

CLAMP half

4шт.

4

J532918

SCREW,Hex Skt, M12 x 40mm, Cl 10.9

8шт.

5

J5431941

HOSE

800mm

1шт.

6

D330421

O-RING,0.139" Thk x 1.296" ID, -219, Cl 6, 90 Duro

"3.53 x 32.92-80"

2шт.

7

J4024272

BRACKET

CLAMP half

4шт.

8

14420221

HEX SOC SCREW,M10 x 30mm, Cl 8.8

8шт.

9

E3237530

UNION

11шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

10

K5431942

HOSE

1250mm, Replace : F5431984

5шт.

11

N1737018

ANGLE

PIECE

5шт.

12

Q7931909

HOSE

1250mm, Replace : H5431940

1шт.

13

U2537447

PLUG

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

14

G5431985

HOSE

800mm

1шт.

15

N51946

CLAMP

COLLAR 258mm

12шт.

16

G3237532

UNION

1шт.

S2230418

GASKET

"15.7 x 20.9 x 1.5"

1шт.

17

A2036903

CLASP

8-13

2шт.

18

PP2036939

CLASP

2шт.
