(9G-64) - EARTHMOVING AND REMANDLING CLAMSCHELL YOKE ARM

Запчасти Case 688C (9G-64) - EARTHMOVING AND REMANDLING CLAMSCHELL YOKE ARM (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

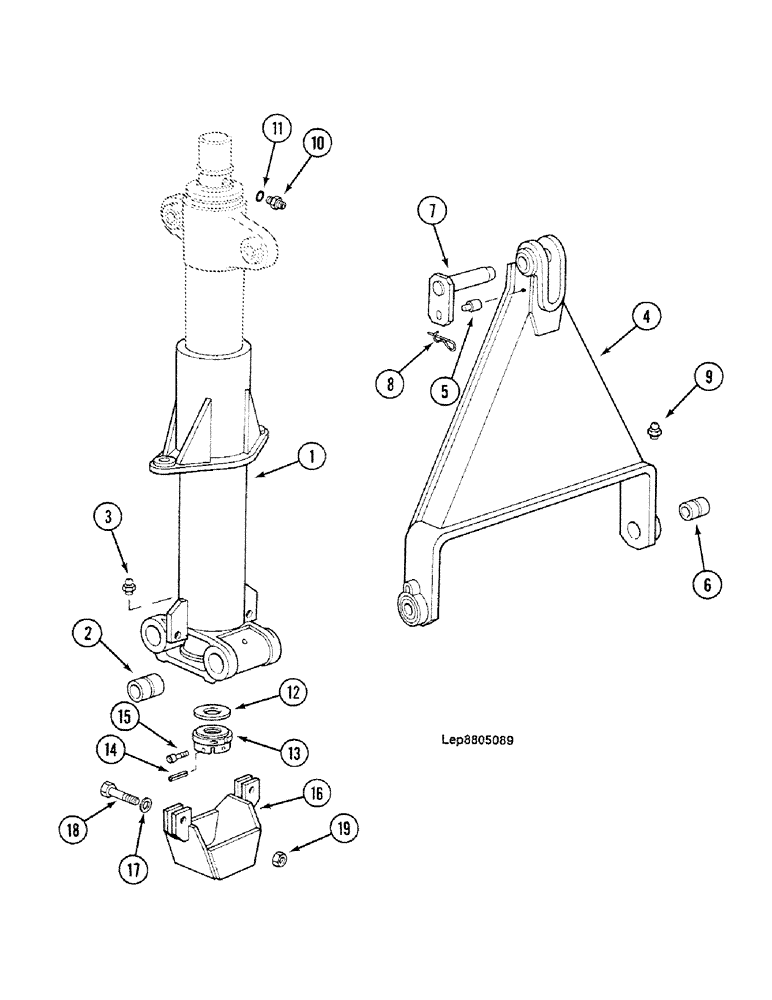

Схема запчастей Case 688C - (9G-64) - EARTHMOVING AND REMANDLING CLAMSCHELL YOKE ARM (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
17
9
14
19
16
2
5
1
4
7
18
15
11
12
10
3
8
13
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

S844668

LINKAGE YOKE

Consist Of : 2, 3

1шт.

2

T28767

BUSHING,40.2mm ID x 55mm OD x 45mm L

4шт.

3

J45801

LUBE NIPPLE,M8 x 1.25

3шт.

4

W1044680

ARM

Consist Of : 5, 6

2шт.

5

C50073

SHAFT LOCK

2шт.

6

U28860

BUSHING

30 x 45 x 39

4шт.

7

G30918

PIN

30

2шт.

8

W36015

SPLIT PIN/SAFETY PIN

2шт.

9

J45801

LUBE NIPPLE,M8 x 1.25

4шт.

10

L2337592

UNION

Consist Of : 11

2шт.

11

S945293

WASHER, SEALING

SEAL WASHER "18.5 x 23.9 x 1.5"

2шт.

12

G45523

WASHER

60 x 109 x 13

1шт.

13

N52406

NUT

1шт.

14

M35799

SPLIT PIN/SAFETY PIN

1шт.

15

14422121

HEX SOC SCREW,M12 x 35mm, Cl 8.8, Full Thd

2шт.

16

P51855

PROTECTOR

1шт.

17

K34716

WASHER

N 18

2шт.

18

E433830

BOLT,Hex, M18 x 40

2шт.

19

C34180

NUT

M18

2шт.
