(9G-60) - FIVE-TINE GRAB

Запчасти Case 688C (9G-60) - FIVE-TINE GRAB (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

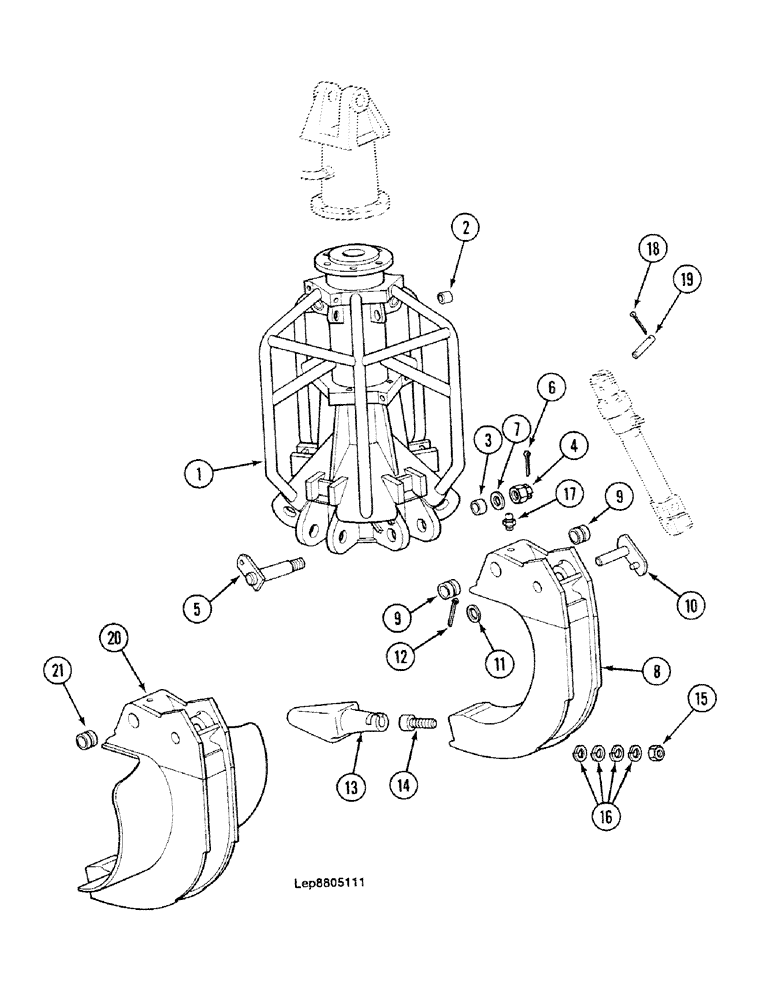

Схема запчастей Case 688C - (9G-60) - FIVE-TINE GRAB (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
9
12
15
10
14
8
19
11
1
16
17
9
21
20
7
4
6
3
2
18
13
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

U644662

FRAME

Consist Of : 2, 3

1шт.

2

J35957

BUSHING

30 x 38 x 20

5шт.

3

K35958

BUSHING

40 x 50 x 25

10шт.

4

A34316

BRACKET

M33

5шт.

5

N50313

PIN

Dia. 40

5шт.

6

U35553

SPLIT PIN/SAFETY PIN

5шт.

7

F45614

WASHER,33.5mm ID x 70mm OD x 10mm Thk

"33.5 x 10 x 70"

5шт.

8

S644660

CLAW

TOOTH Consist Of : 9

5шт.

9

T28767

BUSHING,40.2mm ID x 55mm OD x 45mm L

10шт.

10

M50312

PIN

30

5шт.

11

G34621

BUSHING

M30 U

5шт.

12

P35548

SPLIT PIN/SAFETY PIN

5шт.

13

D204082

TOOTH

5шт.

14

J133845

SCREW

M18 x 80

5шт.

15

M134584

SAFETY NUT

M18

5шт.

16

S34907

RUBBER WASHER

spring

20шт.

17

J45801

LUBE NIPPLE,M8 x 1.25

5шт.

18

H35542

SPLIT PIN

10шт.

19

C27648

PIN

30

5шт.

20

G644696

CLAW

TOOTH Consist Of : 21

5шт.

21

T28767

BUSHING,40.2mm ID x 55mm OD x 45mm L

10шт.
