(9G-58) - BORING CLAMSHELLS (0.60 M X 1.11M)

Запчасти Case 688C (9G-58) - BORING CLAMSHELLS (0.60 M X 1.11M) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

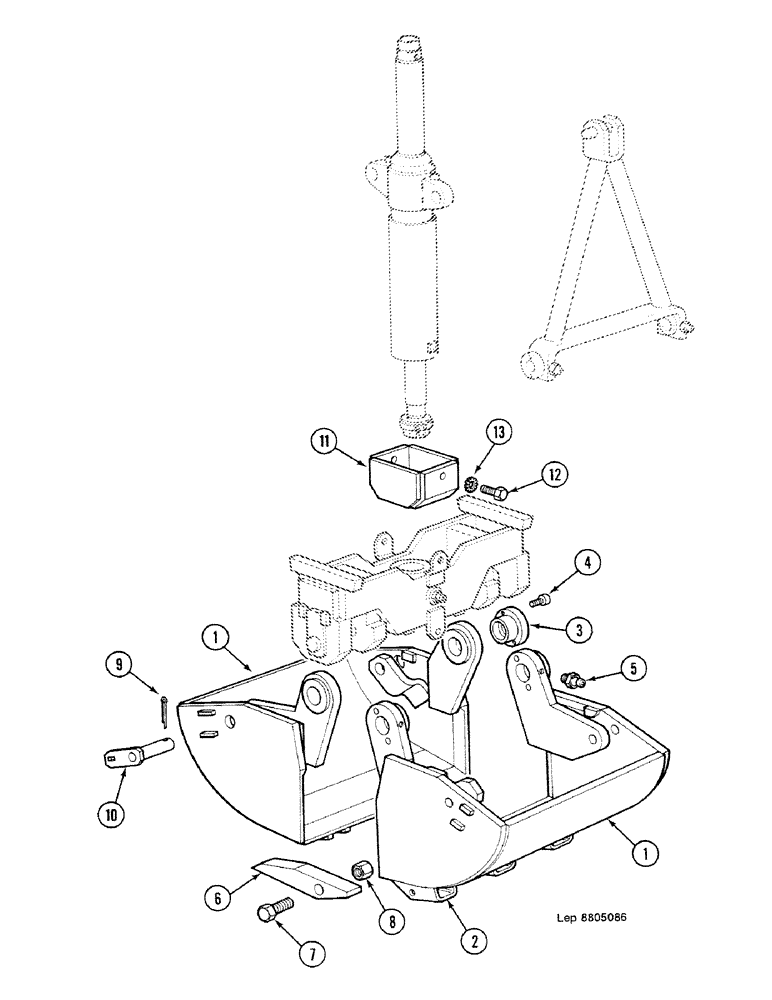

Схема запчастей Case 688C - (9G-58) - BORING CLAMSHELLS (0.60 M X 1.11M) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
1
10
1
9
5
11
6
13
4
7
8
3
12
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

L47781

SHELL

Consist Of : 2

2шт.

2

Q26740

CASE

6шт.

3

Z30129

BUSHING

D40

4шт.

4

120228

HEX SOC SCREW,M8 x 20mm, Cl 8.8, Full Thd

8шт.

5

J45801

LUBE NIPPLE,M8 x 1.25

4шт.

6

C44645

TOOTH

6шт.

7

350616

BOLT,M16 x 2 x 90mm, Cl 8.8

6шт.

8

Q34169

NUT

M16

6шт.

9

P35548

SPLIT PIN/SAFETY PIN

4шт.

10

X50368

PIN

Dia 30

4шт.

11

B52326

PROTECTOR

1шт.

12

86509597

BOLT,Hex, M30 x 14mm, Cl 8.8

4шт.

13

V34818

WASHER

DE 14

4шт.
