(9G-54) - BEET CLAMSHELLS

Запчасти Case 688C (9G-54) - BEET CLAMSHELLS (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

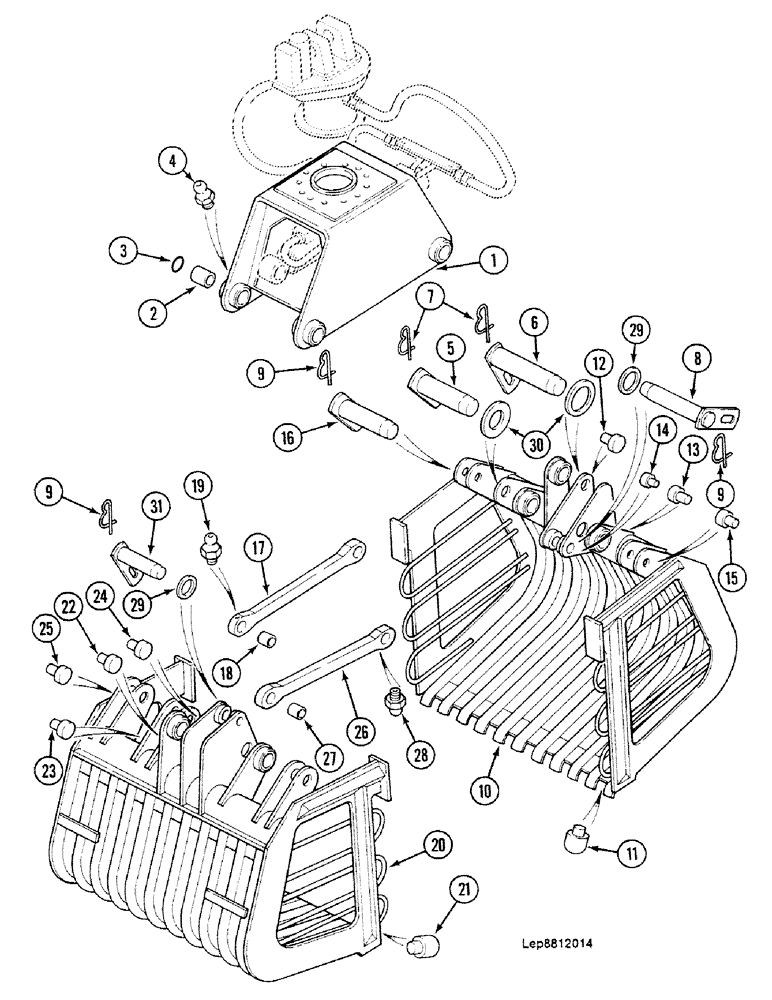

Схема запчастей Case 688C - (9G-54) - BEET CLAMSHELLS (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
22
12
18
17
9
9
21
1
9
7
26
23
30
3
11
29
25
28
4
16
2
31
20
15
6
5
10
29
19
24
8
14
13
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

H7754434

FRAME

Consist Of : 2

1шт.

2

C4628706

BUSHING

60 x 75 x 58

4шт.

3

R151309

SEAL,60mm ID x 75mm OD x 8mm Thk

8шт.

4

J45801

LUBE NIPPLE,M8 x 1.25

4шт.

5

C1730982

PIN

60

4шт.

6

H2430969

PIN

60

2шт.

7

C36020

SPLIT PIN/SAFETY PIN

6шт.

8

R30950

PIN

40

1шт.

9

W36015

SPLIT PIN/SAFETY PIN

6шт.

10

X1754967

SHELL

Consist Of : 11-15

1шт.

11

Z5328225

TOOTH

11шт.

12

F50053

SHAFT LOCK

1шт.

13

G50054

SHAFT LOCK

2шт.

14

C50073

SHAFT LOCK

1шт.

15

C27855

SHAFT LOCK

2шт.

16

R30927

PIN

40

4шт.

17

G7754433

ROD, CONNECTING

Consist Of : 18, 19

2шт.

18

Z4528791

BUSHING

40 x 55 x 45

4шт.

19

J45801

LUBE NIPPLE,M8 x 1.25

4шт.

20

Z1754968

SHELL

Consist Of : 21-25

1шт.

21

Z5328225

TOOTH

11шт.

22

F50053

SHAFT LOCK

1шт.

23

G50054

SHAFT LOCK

2шт.

24

C50073

SHAFT LOCK

1шт.

25

C27855

SHAFT LOCK

2шт.

26

F7754432

ROD, CONNECTING

Consist Of : 27, 28

1шт.

27

Z4528791

BUSHING

40 x 55 x 45

2шт.

28

J45801

LUBE NIPPLE,M8 x 1.25

2шт.

29

K145346

WASHER

41 x 75 x 2

4шт.

30

L145347

WASHER,61mm ID x 110mm OD x 2mm Thk

61 x 110 x 2

12шт.

31

K50356

PIN

40

1шт.
