(9G-50) - TRENCHING CLAMSHELLS (145L 0.47M)

Запчасти Case 688C (9G-50) - TRENCHING CLAMSHELLS (145L 0.47M) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

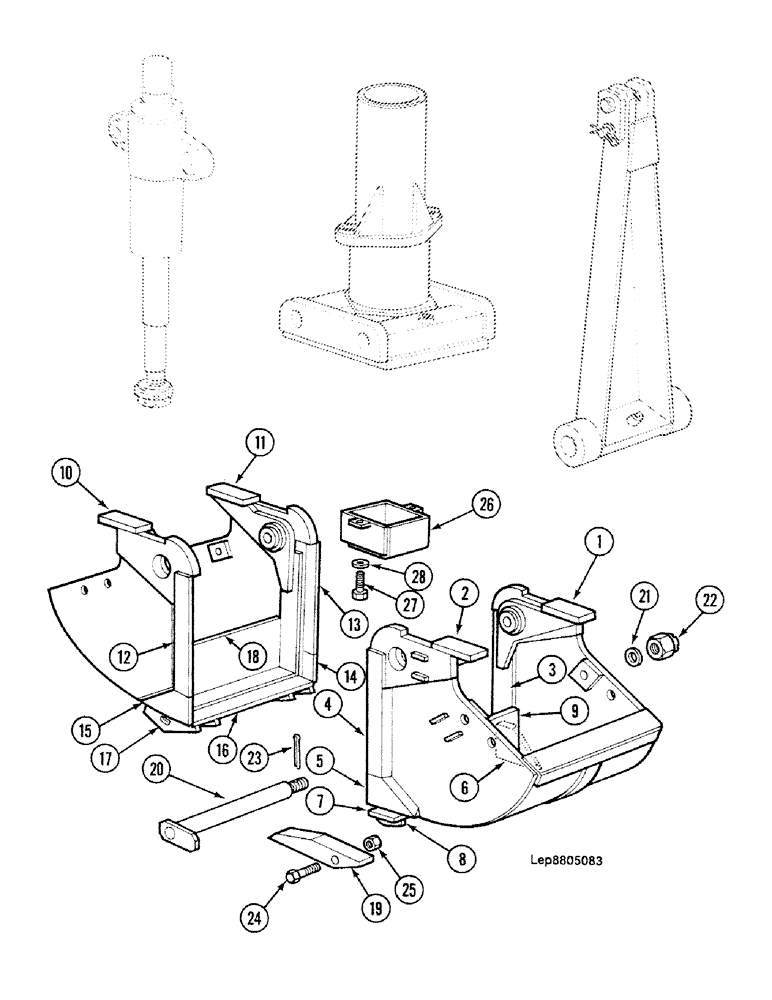

Схема запчастей Case 688C - (9G-50) - TRENCHING CLAMSHELLS (145L 0.47M) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
4
10
11
7
17
23
27
15
25
6
13
5
24
21
18
22
19
9
8
12
20
28
26
16
3
14
1
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

P0027117A

ARM

1шт.

2

Z27116

ARM

1шт.

3

M21723

STIFFENER

1шт.

4

L21722

STIFFENER

1шт.

5

A22149

STIFFENER

1шт.

6

B22150

STIFFENER

1шт.

7

P51832

BLADE

Consist Of : 8

1шт.

8

Q26740

CASE

2шт.

9

T224658

HOOD

PLATE

1шт.

10

CASA27117

RING, SNAP

1шт.

11

Z27116

ARM

1шт.

12

M21723

STIFFENER

1шт.

13

L21722

STIFFENER

1шт.

14

A22149

STIFFENER

1шт.

15

B22150

STIFFENER

1шт.

16

Q51833

BLADE

Consist Of : 17

1шт.

17

Q26740

CASE

2шт.

18

T224658

HOOD

PLATE

1шт.

19

C44645

TOOTH

4шт.

20

W30978

PIN

Dia 40

4шт.

21

G34621

BUSHING

M30 U

4шт.

22

T34333

DIODE

M30

4шт.

23

P35548

SPLIT PIN/SAFETY PIN

4шт.

24

350616

BOLT,M16 x 2 x 90mm, Cl 8.8

4шт.

25

Q34169

NUT

M16

4шт.

26

PA52325

PROTECTOR

Protector

1шт.

27

86509597

BOLT,Hex, M30 x 14mm, Cl 8.8

2шт.

28

Z35005

WASHER

M14 N

2шт.
