(9G-38) - EARTHMOVING CLAMSHELLS (250L 0.78M)

Запчасти Case 688C (9G-38) - EARTHMOVING CLAMSHELLS (250L 0.78M) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

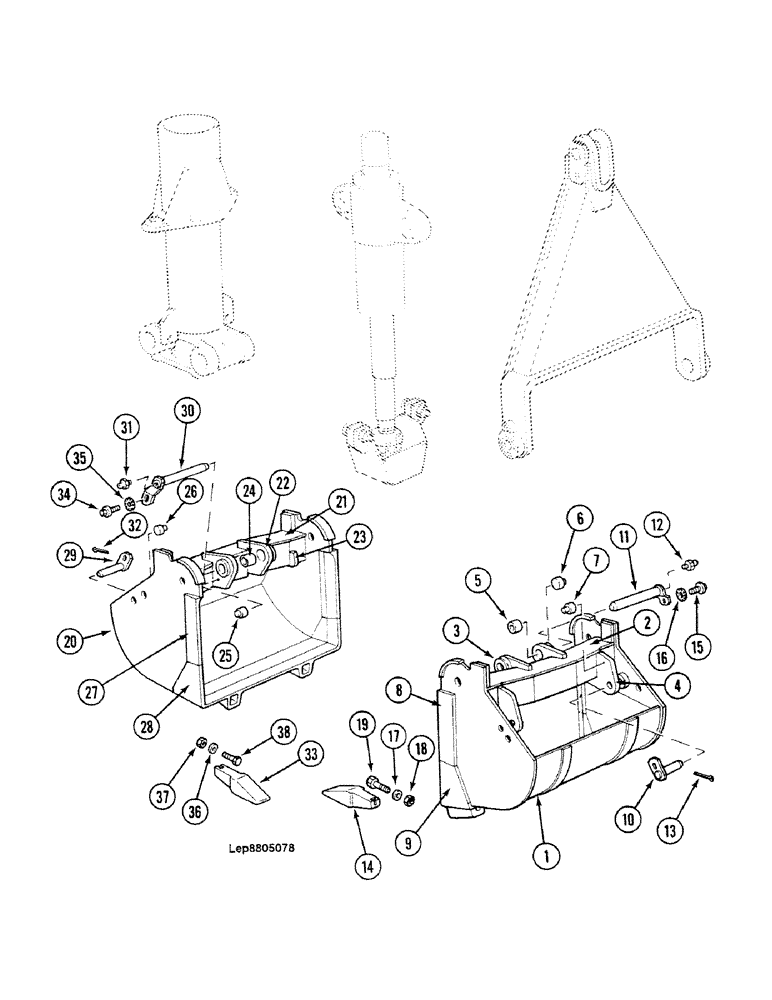

Схема запчастей Case 688C - (9G-38) - EARTHMOVING CLAMSHELLS (250L 0.78M) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
22
17
28
23
36
16
26
34
9
2
21
1
32
29
15
25
38
27
20
10
4
35
6
31
24
8
13
3
14
37
5
11
12
7
30
19
33
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

P344645

SHELL

Consist Of : 2-9

1шт.

2

U344650

BEAM

MEMBER Consist Of : 3-7

1шт.

3

Q124145

WELDABLE LUG

2шт.

4

R124146

WELDABLE LUG

2шт.

5

K35958

BUSHING

2шт.

6

N29153

SHAFT LOCK

1шт.

7

C27855

SHAFT LOCK

2шт.

8

L104016

STIFFENER

2шт.

9

N104018

BLADE

1шт.

10

G30918

PIN

30

2шт.

11

Q30995

PIN

Dia 40, Consist of 12

1шт.

12

J45801

LUBE NIPPLE,M8 x 1.25

2шт.

13

W35532

SPLIT PIN/SAFETY PIN

2шт.

14

K104015

TOOTH

3шт.

15

S30859

SCREW

1шт.

16

H34714

WASHER

W14

1шт.

17

Z35005

WASHER

M14 N

3шт.

18

Z134549

NUT

M14

3шт.

19

86523012

BOLT,Hex, M14 x 2 x 60mm, Cl 8.8

M14 x 60

3шт.

20

Q344646

SHELL

Consist Of : 21-28

1шт.

21

U344650

BEAM

MEMBER Consist Of : 22-26

1шт.

22

Q124145

WELDABLE LUG

2шт.

23

R124146

WELDABLE LUG

2шт.

24

K35958

BUSHING

2шт.

25

N29153

SHAFT LOCK

1шт.

26

C27855

SHAFT LOCK

2шт.

27

L104016

STIFFENER

2шт.

28

M104017

BLADE

1шт.

29

G30918

PIN

30

2шт.

30

Q30995

PIN

Dia 40, Consist of 31

1шт.

31

J45801

LUBE NIPPLE,M8 x 1.25

2шт.

32

W35532

SPLIT PIN/SAFETY PIN

2шт.

33

K104015

TOOTH

2шт.

34

S30859

SCREW

D14

1шт.

35

H34714

WASHER

W14

1шт.

36

Z35005

WASHER

M14 N

2шт.

37

Z134549

NUT

M14

2шт.

38

86523012

BOLT,Hex, M14 x 2 x 60mm, Cl 8.8

M14 x 60

2шт.
