(9F-22) - BUCKET CONTROL

Запчасти Case 688C (9F-22) - BUCKET CONTROL (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

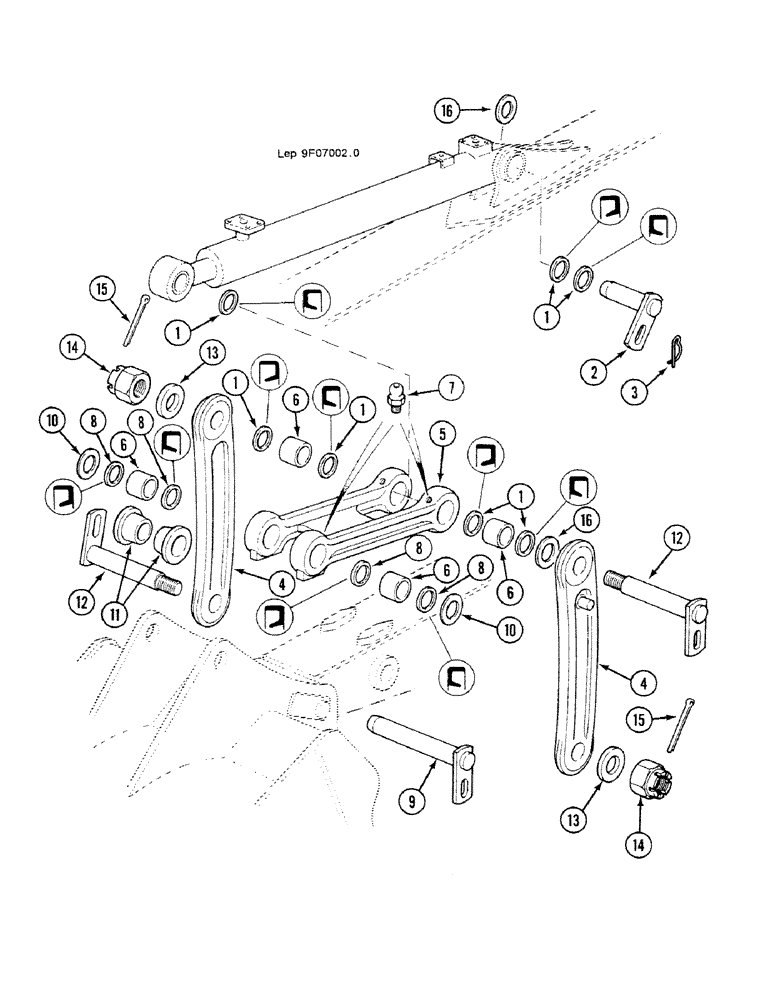

Схема запчастей Case 688C - (9F-22) - BUCKET CONTROL (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
1
8
6
4
3
16
4
8
1
10
13
8
15
12
5
7
6
2
10
8
1
14
15
12
16
11
13
1
9
6
6
14
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

R151309

SEAL,60mm ID x 75mm OD x 8mm Thk

10шт.

2

U50388

PIN

Dia 60

1шт.

3

C36020

SPLIT PIN/SAFETY PIN

2шт.

4

S704207

LINKAGE YOKE

2шт.

5

W2754937

ROD, CONNECTING

Consist Of : 6, 7

1шт.

6

C4628706

BUSHING

60 x 75 x 58

4шт.

7

933781R1

LUBE NIPPLE,M10 x 1

4шт.

8

V151313

GASKET

4шт.

9

C130918

PIN

60

1шт.

10

H3145326

WASHER,61mm ID x 130mm OD x 2mm Thk

61 x 140 x 2

2шт.

11

G704220

SPACER

Replace : N1929068 (1)

2шт.

12

S2930952

PIN

Dia 60

2шт.

13

L34625

WASHER

M42 U

2шт.

14

X34337

NUT

M42

2шт.

15

PA35558

SPLIT PIN

2шт.

16

L145347

WASHER,61mm ID x 110mm OD x 2mm Thk

61 x 110 x 2

1шт.
