(9F-08) - REMOTE-CONTROLLED BOOM (FIXED SECTION)

Запчасти Case 688C (9F-08) - REMOTE-CONTROLLED BOOM (FIXED SECTION) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

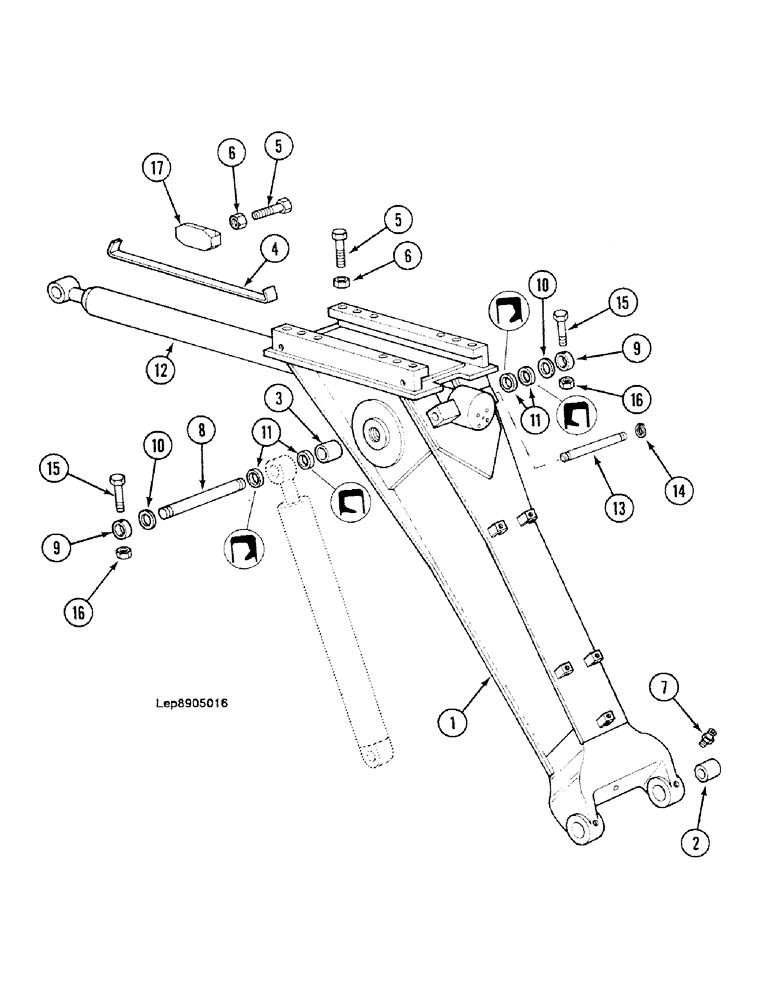

Схема запчастей Case 688C - (9F-08) - REMOTE-CONTROLLED BOOM (FIXED SECTION) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
4
15
11
6
14
9
8
12
6
7
17
11
15
10
16
9
16
13
5
5
2
1
3
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BOOM main Consist Of : 2, 3

1шт.

2

B1528673

BUSHING

60 x 75 x 90

2шт.

3

D4628776

BUSHING

60 x 75 x 55

2шт.

4

U1525286

PLATE

2шт.

5

A2133802

SCREW

M20 x 80 x 80

16шт.

6

S34171

NUT

M20

16шт.

7

W45836

LUBE NIPPLE,1/8"-27 NPT

2шт.

8

V1827668

PIN

Dia 60

1шт.

9

G5428765

BUSHING

2шт.

10

L145347

WASHER,61mm ID x 110mm OD x 2mm Thk

61 x 110 x 2

1шт.

11

R151309

SEAL,60mm ID x 75mm OD x 8mm Thk

4шт.

12

CYLINDER, See Figure : 8G-78

1шт.

13

P5327871

PIN

30

1шт.

14

F36322

RING, SNAP

RING SNAP

2шт.

15

86562594

BOLT,Hex, M12 x 110mm, Cl 8.8

2шт.

16

E34596

SAFETY NUT

M12

2шт.

17

S3822179

SKID/SHOE

4шт.
