(9F-04) - OFFSET BACKHOE BOOM (FIXED SECTION)

Запчасти Case 688C (9F-04) - OFFSET BACKHOE BOOM (FIXED SECTION) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

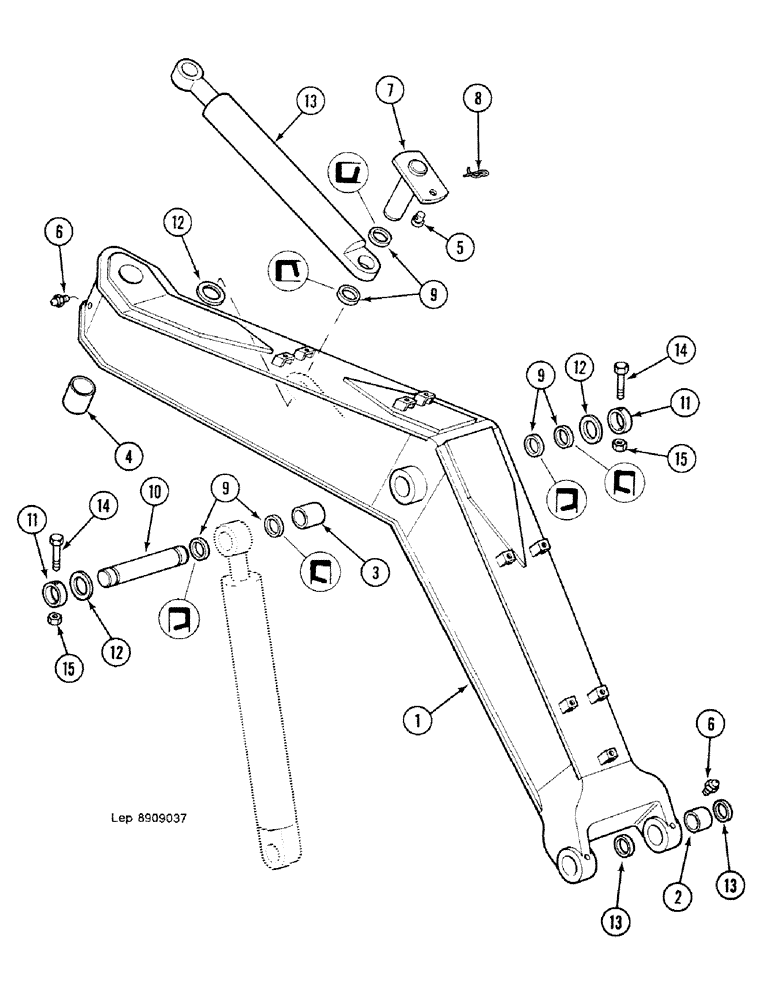

Схема запчастей Case 688C - (9F-04) - OFFSET BACKHOE BOOM (FIXED SECTION) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
13
6
8
12
4
9
2
12
12
7
15
13
11
15
3
9
13
6
9
14
14
11
10
5
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ELEMENT Consist Of : 2-5, See To Sales Department

1шт.

2

B1528673

BUSHING

60 x 75 x 55

2шт.

3

D4628776

BUSHING

60 x 75 x 90

2шт.

4

E4628777

BUSHING

80 x 95 x 90

2шт.

5

G50054

SHAFT LOCK

1шт.

6

W45836

LUBE NIPPLE,1/8"-27 NPT

4шт.

7

U50388

PIN

Dia 60

1шт.

8

C36020

SPLIT PIN/SAFETY PIN

1шт.

9

R151309

SEAL,60mm ID x 75mm OD x 8mm Thk

10шт.

10

V1827668

PIN

Dia 60

1шт.

11

G5428765

BUSHING

2шт.

12

L145347

WASHER,61mm ID x 110mm OD x 2mm Thk

61 x 110 x 2

1шт.

13

CYLINDER, See Figure : 8G-74, 8G-76

1шт.

14

86562594

BOLT,Hex, M12 x 110mm, Cl 8.8

2шт.

15

E34596

SAFETY NUT

M12

2шт.
