(9D-08) - CAB FITTING - FLOORMAT

Запчасти Case 688C (9D-08) - CAB FITTING - FLOORMAT (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

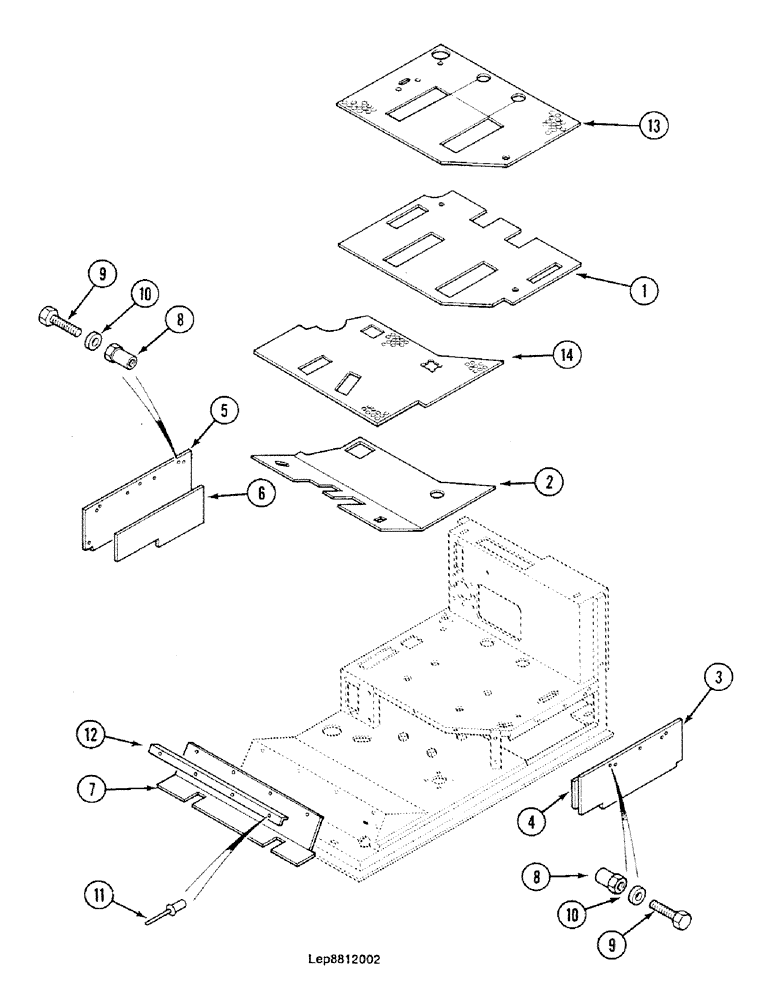

Схема запчастей Case 688C - (9D-08) - CAB FITTING - FLOORMAT (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
10
5
6
8
13
10
14
4
12
8
9
9
7
3
11
2
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

B3841461

LARGE PLATE

PLATE, LARGE

1шт.

2

B4441439

LARGE PLATE

PLATE, LARGE Replace : P3841427

1шт.

3

T4823416

HOOD

1шт.

4

H3841421

LARGE PLATE

PLATE, LARGE

1шт.

5

U4823417

HOOD

1шт.

6

J3841422

LARGE PLATE

PLATE, LARGE

1шт.

7

G3841420

MAT

1шт.

8

Z1334551

NUT

RIVET M5

8шт.

9

86050276

BOLT,Hex, M5 x 16mm, Cl 8.8, Full Thd

8шт.

10

P34605

WASHER

M5 U

8шт.

11

D35446

RIVET

4шт.

12

S1831667

ANGLE BAR

1шт.

13

E4241457

FLOOR MAT

1шт.

14

C8443808

FLOOR MAT

1шт.
