(9B-12) - SUCTION BOX

Запчасти Case 688C (9B-12) - SUCTION BOX (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

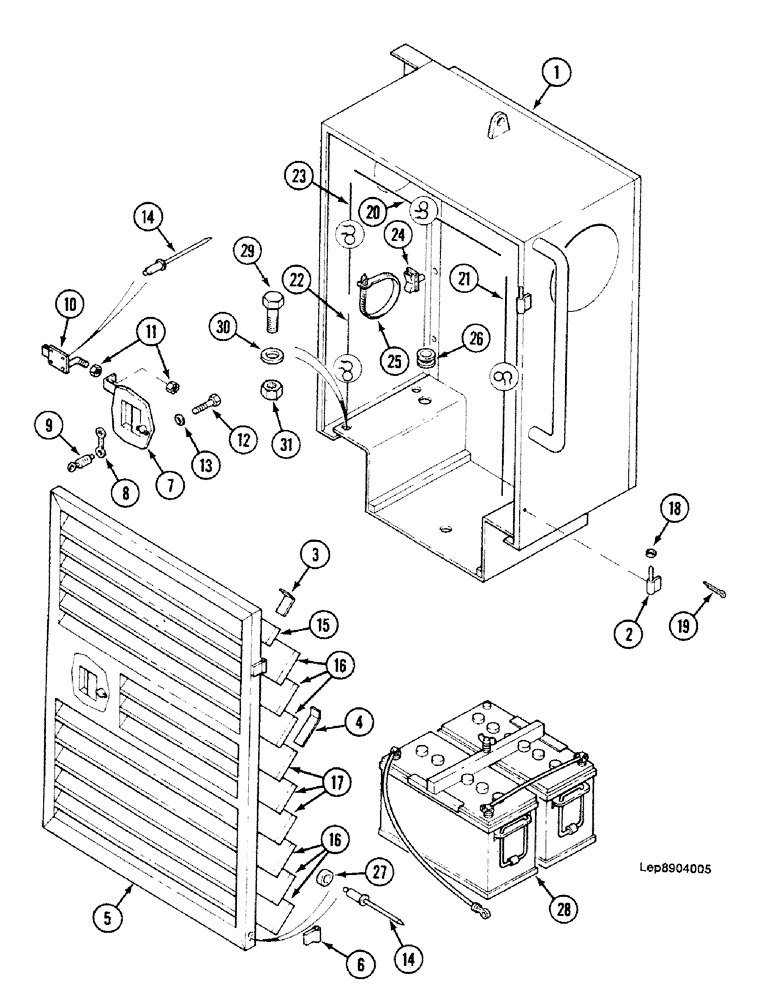

Схема запчастей Case 688C - (9B-12) - SUCTION BOX (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
22
1
21
6
26
24
8
28
16
3
5
30
10
16
19
20
4
31
14
23
12
14
13
15
18
27
11
2
7
17
25
29
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

C8043815

ELECTRICAL CABINET

Consist Of : 2

1шт.

2

E36666

BOLT

2шт.

3

K1524518

PROTECTION PLATE

4шт.

3

L1524519

PROTECTION PLATE

33шт.

5

S7543878

DOOR

Consist Of : 6

1шт.

6

F36667

FENDER

WING

2шт.

M852092

LOCK ASSY

Consist Of : 7-10

1шт.

7

R852096

HANDLE

1шт.

8

V2340499

DOOR COVER

1шт.

9

H152083

LOCK, CYLINDER

LOCK-CYLINDER

1шт.

A1352009

SET OF 2 KEYS

1шт.

10

C1352011

END FITTING

1шт.

11

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

2шт.

12

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

4шт.

13

B3528799

WASHER

"6.25 x 4 x 15"

4шт.

14

S35413

RIVET

5шт.

15

B3841438

FOAM

INSULATION

1шт.

16

A3841437

FOAM

INSULATION

6шт.

17

Z3841436

FOAM

INSULATION

3шт.

18

R34607

WASHER

M6 U

2шт.

19

X35510

SPLIT PIN

2шт.

20

X1303155

PROFILE

Order Length : 700mm

1шт.

21

X1303155

PROFILE

Order Length : 758mm

1шт.

22

X1303155

PROFILE

Order Length : 363mm

1шт.

23

X1303155

PROFILE

Order Length : 395mm

1шт.

24

G3036926

BASE

SUPPORT

3шт.

25

V336923

CLAMP

COLLAR 117mm

3шт.

26

K3441407

GROMMET

GUIDE

2шт.

27

X41467

STOP

1шт.

28

BATTERY, See Figure : 4-42

2шт.

29

11125221

BOLT,Hex, M20 x 75, 8.8

4шт.

30

K4328747

WASHER

21 x 14 x 35

8шт.

31

Q134564

SAFETY NUT

M20

4шт.
