(8H-12) - LINKED BOOM, LUBRICATION CIRCUIT DIPPERSTICK

Запчасти Case 688C (8H-12) - LINKED BOOM, LUBRICATION CIRCUIT DIPPERSTICK (07) - HYDRAULIC SYSTEM

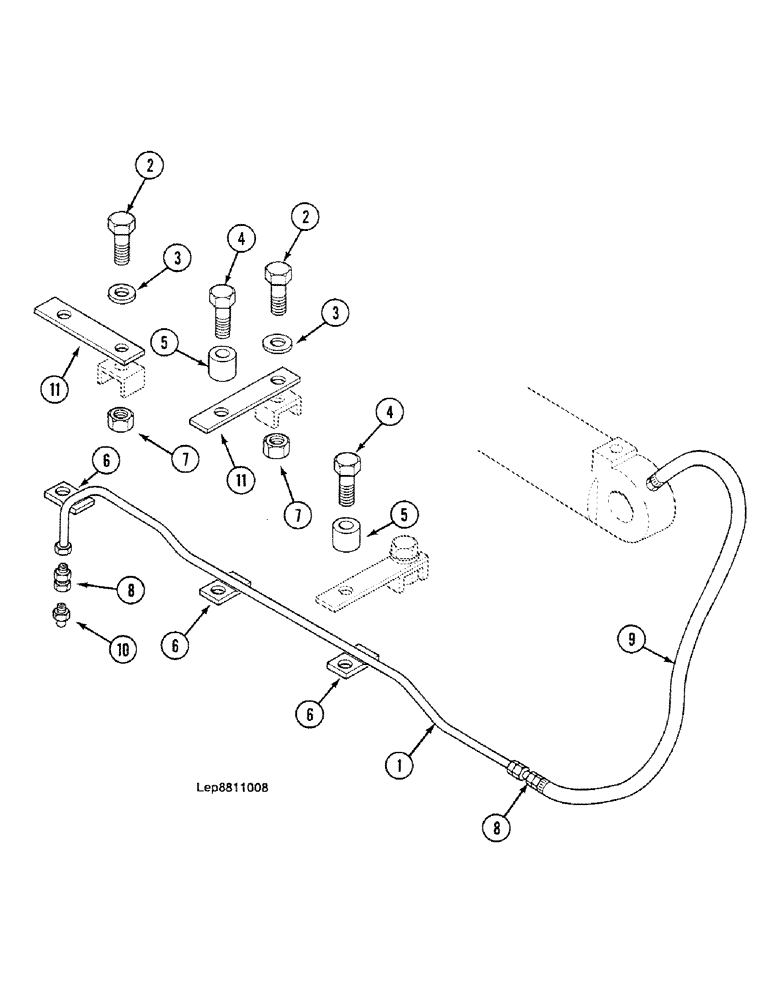

Схема запчастей Case 688C - (8H-12) - LINKED BOOM, LUBRICATION CIRCUIT DIPPERSTICK (07) - HYDRAULIC SYSTEM
10
7
8
7
6
8
11
4
5
6
4
6
9
3
11
1
2
5
3
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

U7149177

PIPE

1шт.

2

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

3шт.

3

W3528795

WASHER

"10.25 x 7 x 25"

3шт.

4

J1133839

SCREW

M10 x 45 x 45

2шт.

5

P4528713

WASHER

"10.25 x 20 x 20"

2шт.

6

A4620378

SHIN

BRACKET

3шт.

7

G34598

SAFETY NUT

M10

2шт.

8

C3237597

FITTING

2шт.

9

PP31983

HOSE

500mm

1шт.

10

W45836

LUBE NIPPLE,1/8"-27 NPT

1шт.

11

B3723103

SUPPORT

2шт.
