(8H-10) - LINKED BOOM, LUBRICATION CIRCUIT BOOM

Запчасти Case 688C (8H-10) - LINKED BOOM, LUBRICATION CIRCUIT BOOM (07) - HYDRAULIC SYSTEM

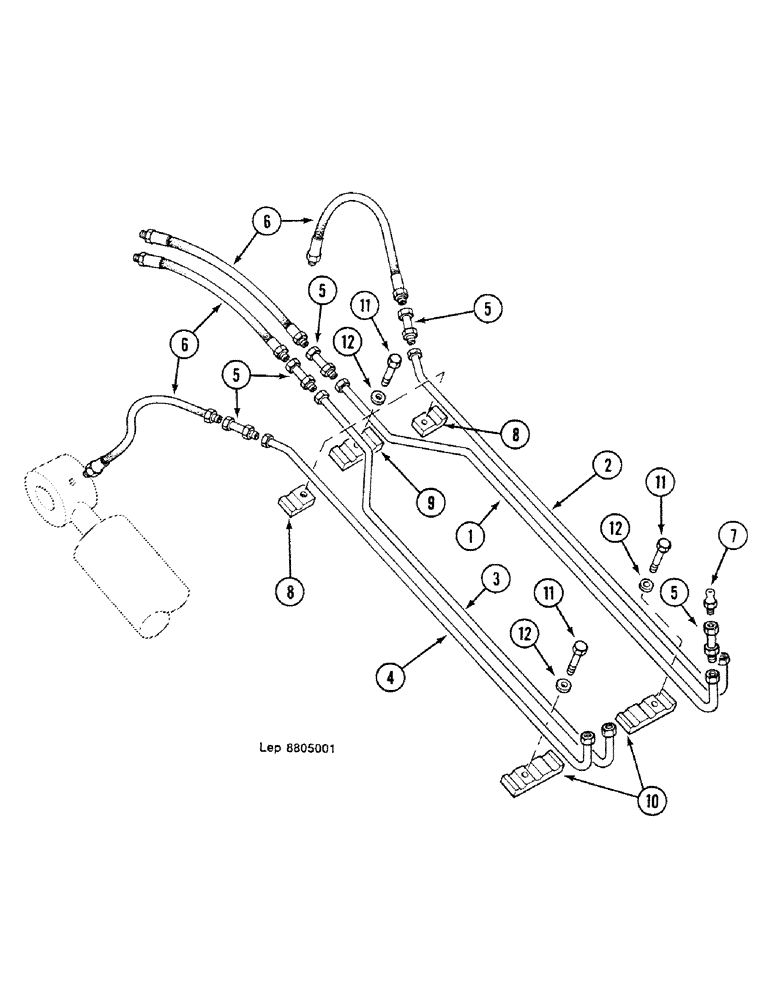

Схема запчастей Case 688C - (8H-10) - LINKED BOOM, LUBRICATION CIRCUIT BOOM (07) - HYDRAULIC SYSTEM
11
1
11
6
5
2
5
12
5
10
12
6
12
11
4
3
8
9
8
5
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

X6449083

PIPE

1шт.

2

C8747638

PIPE

1шт.

3

W6449082

PIPE

1шт.

4

B8747637

PIPE

1шт.

5

C3237597

FITTING

8шт.

6

P31983

HOSE

500mm

4шт.

7

W45836

LUBE NIPPLE,1/8"-27 NPT

4шт.

8

A4620378

SHIN

BRACKET

2шт.

9

U4820358

SHIN

BRACKET

1шт.

10

J4620363

SHIN

BRACKET

2шт.

11

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

5шт.

12

W3528795

WASHER

"10.25 x 7 x 25"

5шт.
