(8H-08) - LUBRICATION ON ADJUSTABLE BOOM

Запчасти Case 688C (8H-08) - LUBRICATION ON ADJUSTABLE BOOM (07) - HYDRAULIC SYSTEM

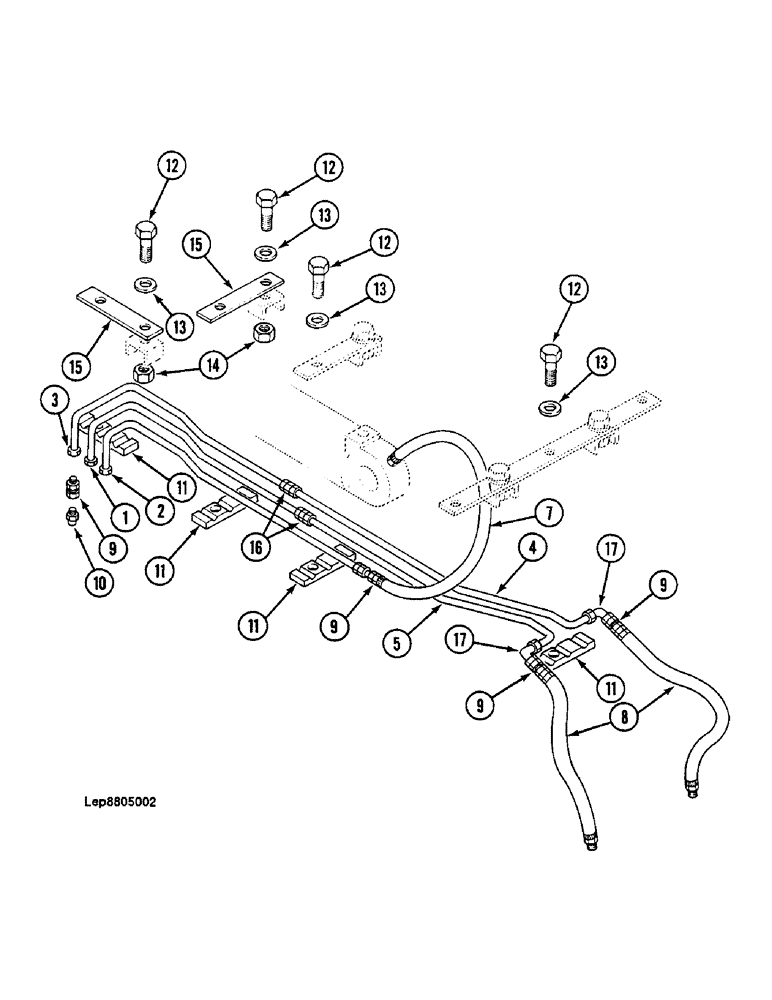

Схема запчастей Case 688C - (8H-08) - LUBRICATION ON ADJUSTABLE BOOM (07) - HYDRAULIC SYSTEM
12
13
11
14
12
16
5
11
11
7
15
12
17
10
2
11
9
4
1
9
9
13
12
9
8
3
13
17
13
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

Z6249145

PIPE

1шт.

2

S6549105

PIPE

1шт.

3

B6249147

PIPE

1шт.

4

M6149038

PIPE

1шт.

5

N6149039

PIPE

1шт.

7

PP31983

HOSE

500mm

1шт.

8

D5931933

HOSE

1400mm

2шт.

9

C3237597

FITTING

6шт.

10

W45836

LUBE NIPPLE,1/8"-27 NPT

3шт.

11

J4620363

SHIN

BRACKET

4шт.

12

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

6шт.

13

W3528795

WASHER

"10.25 x 7 x 25"

6шт.

14

Z1634563

SAFETY NUT

M10

2шт.

15

B3723103

SUPPORT

2шт.

16

J3237534

UNION

2шт.

17

N1737018

ANGLE

PIECE

2шт.
