(8H-06) - LUBRICATION CIRCUIT BOOM 4.30M

Запчасти Case 688C (8H-06) - LUBRICATION CIRCUIT BOOM 4.30M (07) - HYDRAULIC SYSTEM

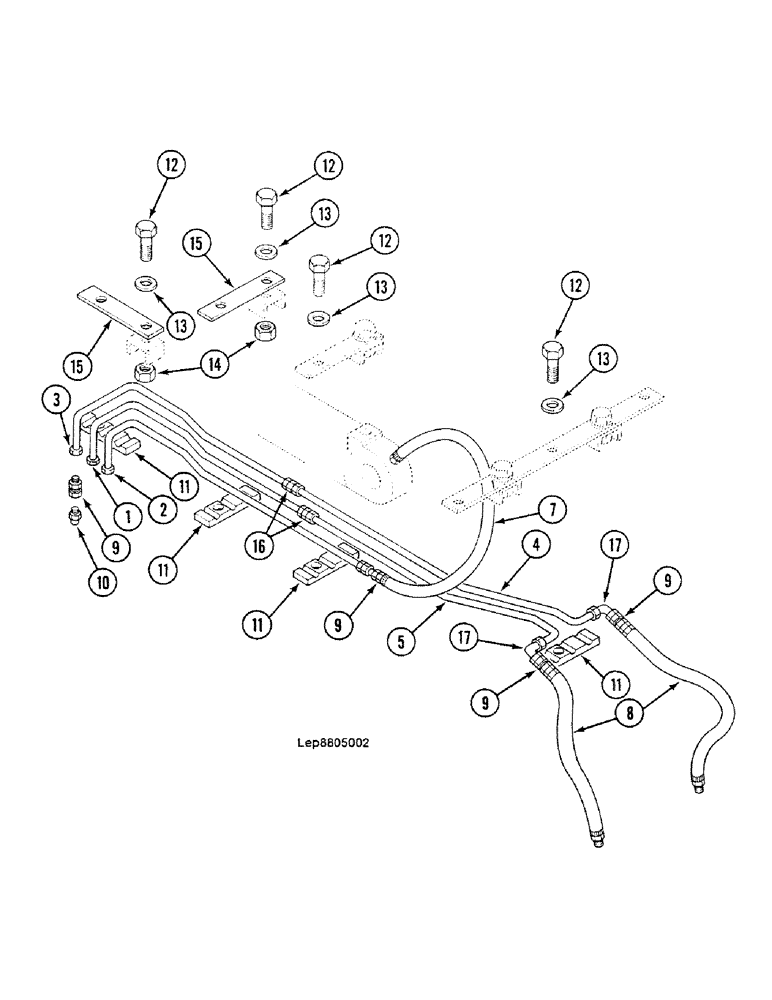

Схема запчастей Case 688C - (8H-06) - LUBRICATION CIRCUIT BOOM 4.30M (07) - HYDRAULIC SYSTEM
13
9
8
5
10
15
13
9
12
14
11
9
16
13
12
15
1
3
11
11
4
12
9
7
17
11
12
2
17
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

Z6249145

PIPE

1шт.

2

J3237534

UNION

2шт.

3

D6449088

PIPE

1шт.

4

B6249147

PIPE

1шт.

5

C6449087

PIPE

1шт.

6

S6549105

PIPE

1шт.

7

C3237597

FITTING

6шт.

8

W45836

LUBE NIPPLE,1/8"-27 NPT

3шт.

9

P31983

HOSE

500mm

1шт.

10

J4620363

SHIN

BRACKET

4шт.

11

B3723103

SUPPORT

Replace : H3523101

2шт.

12

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

6шт.

13

W3528795

WASHER

"10.25 x 7 x 25"

6шт.

14

86500689

NUT,M10 x 1.5, Cl 10

2шт.

15

J5931961

HOSE

700mm

2шт.
