Запчасти Case 688C (8H-04) - CENTRALIZED LUBRICATION, (10982-) (07) - HYDRAULIC SYSTEM

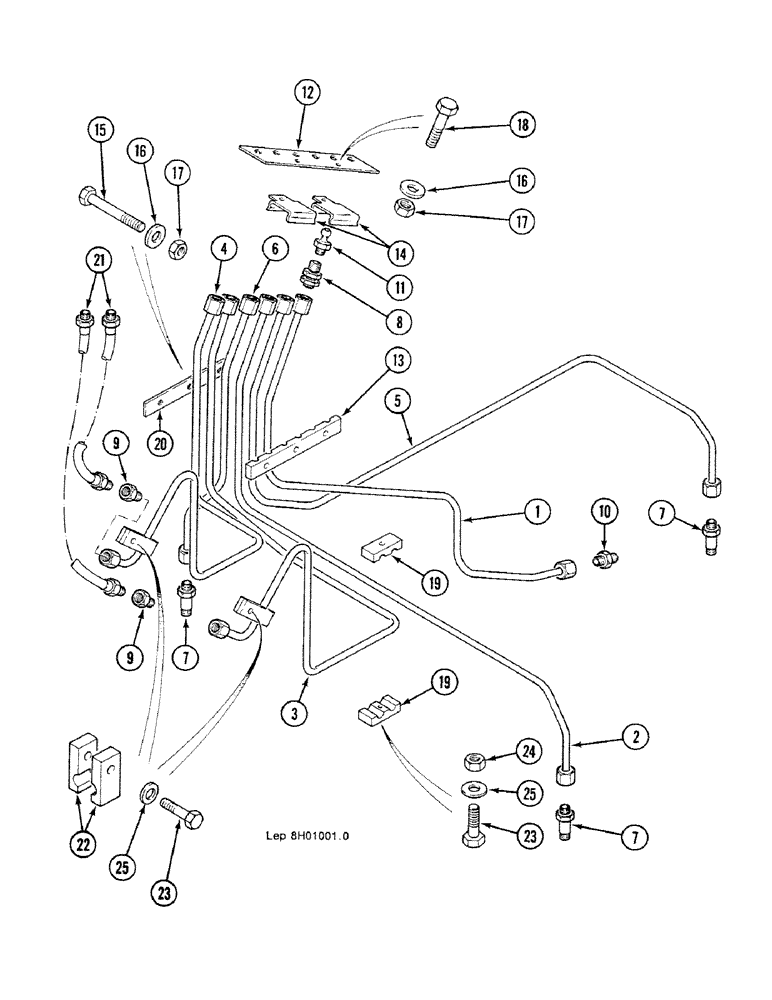

Схема запчастей Case 688C - (8H-04) - CENTRALIZED LUBRICATION, (10982-) (07) - HYDRAULIC SYSTEM
7
6
22
10
15
20
23
4
11
7
16
8
19
9
14
21
13
2
17
25
24
16
12
18
23
17
9
7
1
3
25
5
19

Артикул

Название

Примечание

Количество

1

U7649197

PIPE

Replace : M7549163

1шт.

2

T7649196

PIPE

Replace : N7549164

1шт.

3

S7649195

PIPE

Replace : Q7549166

1шт.

4

P7649192

PIPE

Replace : P7549165

1шт.

5

Q7649193

PIPE

Replace : R7549167

1шт.

6

S6849025

PIPE

Replace : R9047617

1шт.

7

K3237581

UNION

3шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

8

L4837554

UNION

6шт.

9

C3237597

FITTING

2шт.

10

E3237530

UNION

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

11

W45836

LUBE NIPPLE,1/8"-27 NPT

6шт.

12

E3522845

LARGE PLATE

PLATE, LARGE Replace : L1323591

1шт.

13

E4620313

SHIN

BRACKET Replace : C4620334

1шт.

14

R1436963

CLASP

14-20

2шт.

15

86977789

BOLT,Hex, M6 x 1.0 x 35mm, Cl 8.8

3шт.

16

U35001

WASHER

M6 N

5шт.

17

F234513

SAFETY NUT

M6

5шт.

18

120100

BOLT,M6 x 20mm, Cl 8.8

2шт.

19

T4420364

SHIN

BRACKET

2шт.

20

A3522841

LARGE PLATE

PLATE, LARGE Replace : T3522835

1шт.

21

J5931961

HOSE

700mm

2шт.

22

L4620319

SHIN

BRACKET

4шт.

23

120112

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd

3шт.

24

G34598

SAFETY NUT

M10

1шт.

25

W35003

WASHER

M10 N

3шт.

Выбрано товаров: 27
