(8G-158) - HYDRAULIC MOTOR 200CM³-315CM³

Запчасти Case 688C (8G-158) - HYDRAULIC MOTOR 200CM³-315CM³ (07) - HYDRAULIC SYSTEM

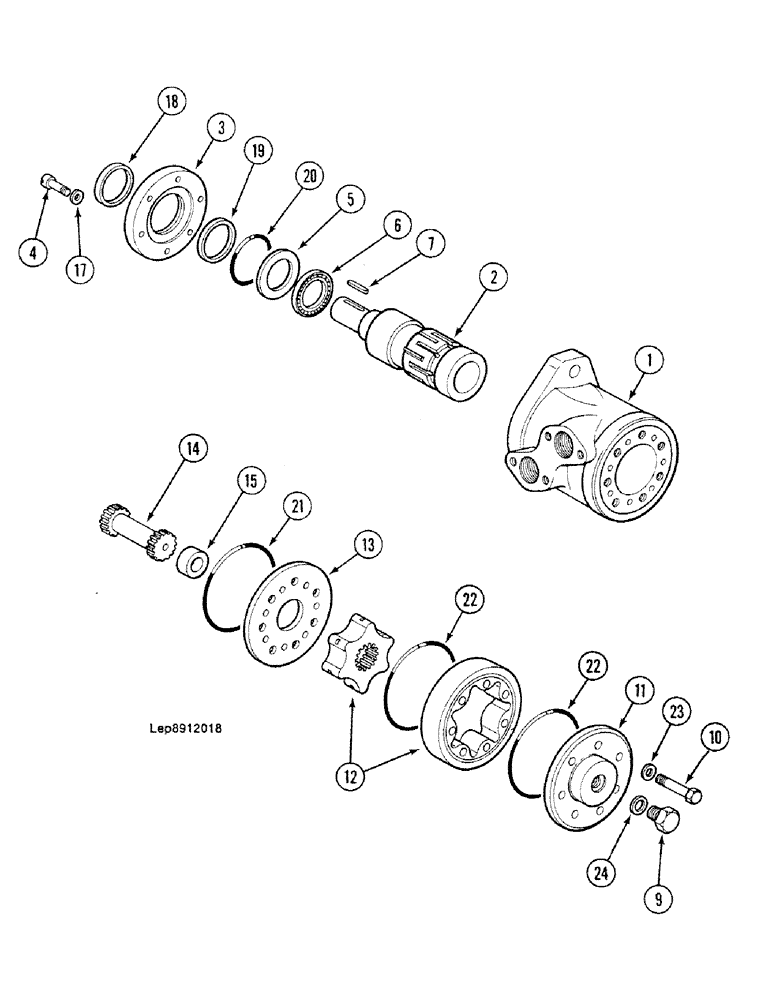

Схема запчастей Case 688C - (8G-158) - HYDRAULIC MOTOR 200CM³-315CM³ (07) - HYDRAULIC SYSTEM
22
22
20
14
10
18
6
15
13
24
7
12
4
3
9
5
17
21
19
23
2
11
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

B4743728

HYDRAULIC MOTOR,315CC

Consist Of : 1-24

1шт.

C4743729

HYDRAULIC MOTOR

Consist Of : 1-24

1шт.

1

BODY Order : B4743728 or C4743729

1шт.

2

SHAFT Order : B4743728 or C4743729

1шт.

3

W650207

LARGE PLATE

PLATE, LARGE BRACKET

1шт.

4

B32569

SCREW

M6 x 20

6шт.

5

N2745476

WASHER

1шт.

6

P739946

BEARING

1шт.

7

G236147

BUCKET TOOTH KEY

1шт.

9

F1337455

PLUG

1шт.

10

G732625

SCREW

M8 x 1 x 50

7шт.

10

F732624

SCREW

M8 x 1 x 70

1шт.

11

P4630120

COVER

PLATE

1шт.

12

A4839338

SPROCKET ASSY.

PINION

1шт.

12

B4839339

PINION

1шт.

13

X650208

LARGE PLATE

PLATE, LARGE

1шт.

14

Q6427847

SHAFT

1шт.

15

R2528773

SPACER

1шт.

K149693

SEAL KIT

spare part Consist Of : 17-24

1шт.

17

WASHER Order : K149693

16шт.

18

BUSHING Order : K149693

1шт.

19

BUSHING Order : K149693

1шт.

20

O-RING Order : K149693

1шт.

21

O-RING Order : K149693

1шт.

22

O-RING Order : K149693

2шт.

23

WASHER Order : K149693

7шт.

24

WASHER Order : K149693

1шт.
