(8G-148) - TURNING JOINT

Запчасти Case 688C (8G-148) - TURNING JOINT (07) - HYDRAULIC SYSTEM

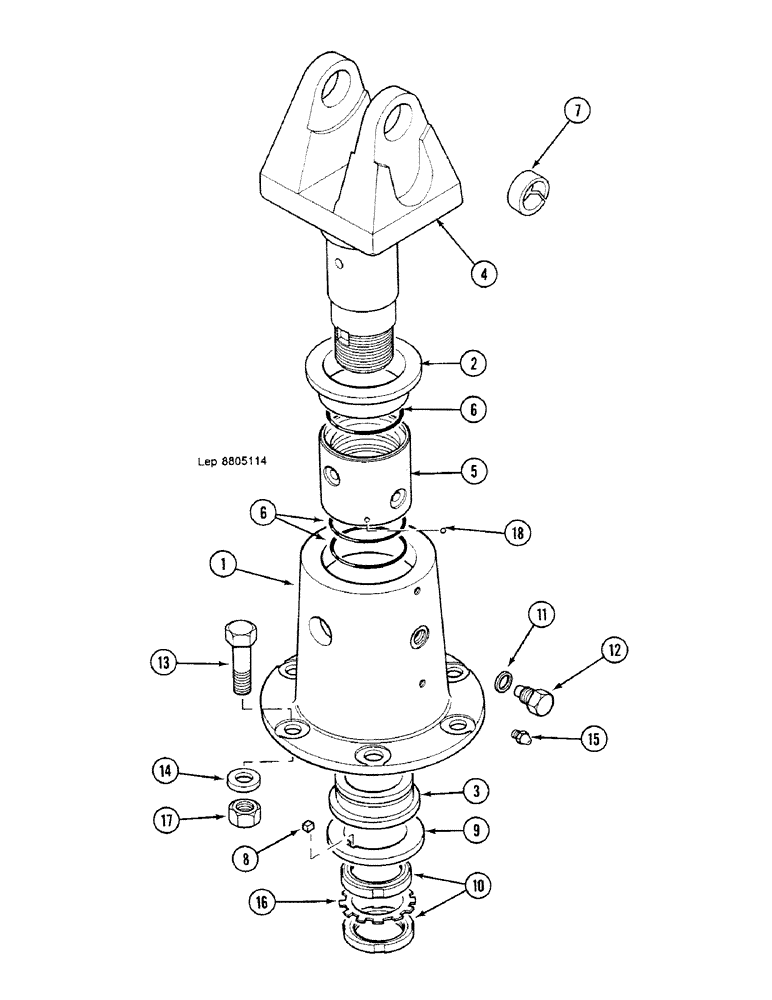

Схема запчастей Case 688C - (8G-148) - TURNING JOINT (07) - HYDRAULIC SYSTEM
4
6
18
7
12
2
1
5
3
11
9
15
6
14
13
10
8
17
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

R46199

BODY

1шт.

2

B28866

BUSHING

1шт.

3

M28853

BRONZE BUSHING

BRONZE BUSH

1шт.

4

Q46198

CLEVIS

FORK

1шт.

5

P29016

BUSHING

1шт.

6

L7546057

SPECIAL MAT. SEAL

3шт.

7

K35958

BUSHING

2шт.

8

S36126

BUCKET TOOTH KEY

1шт.

9

P0045517A

WASHER

70 x 110 x 10

1шт.

10

F29146

LOCK NUT

2шт.

11

J34715

WASHER

W16

1шт.

12

B33029

STEP BOLT,Hex, M16 x 33.25mm, Pilot Nose

1шт.

13

394877

SCREW,Hex, M20 x 70mm, Cl 8.8

6шт.

14

K4328747

WASHER

21 x 14 x 35

6шт.

15

J45801

LUBE NIPPLE,M8 x 1.25

2шт.

16

B50808

SPECIAL WASHER

NUT lock

1шт.

17

Q134564

SAFETY NUT

M20

6шт.

18

W31001

BALL

1шт.
