(8G-106) - BEET GRAB CYLINDER, (-XXXXX)

Запчасти Case 688C (8G-106) - BEET GRAB CYLINDER, (-XXXXX) (07) - HYDRAULIC SYSTEM

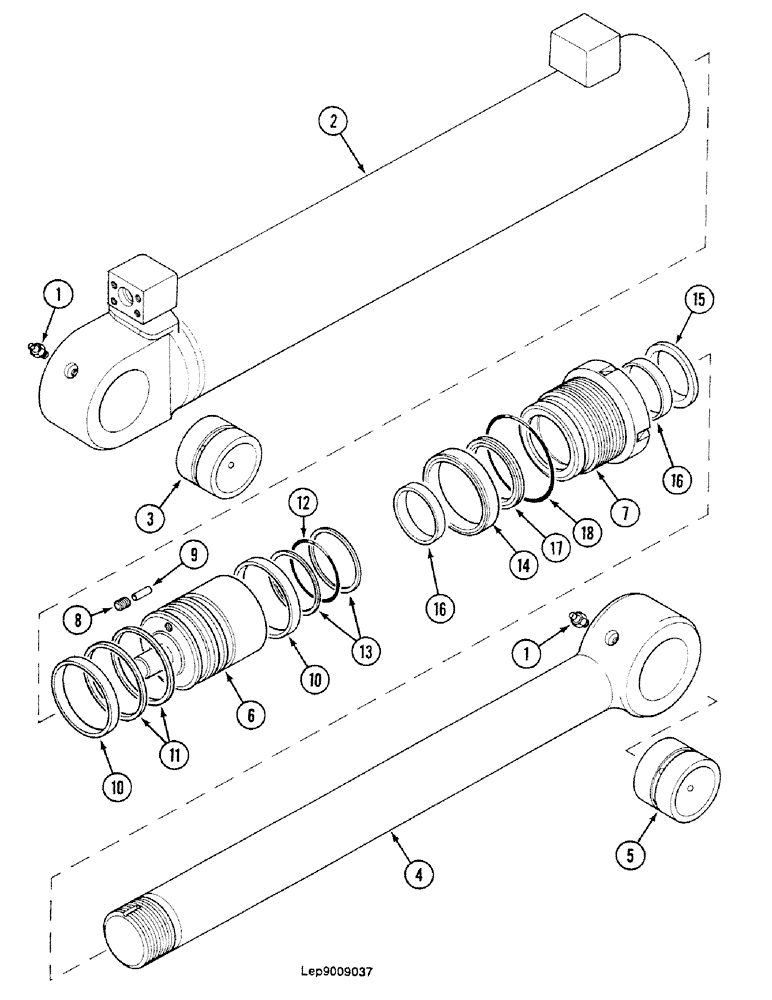

Схема запчастей Case 688C - (8G-106) - BEET GRAB CYLINDER, (-XXXXX) (07) - HYDRAULIC SYSTEM
14
10
18
17
15
4
13
6
10
16
11
16
2
9
3
12
1
7
1
8
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Q7946790

CYLINDER ASSY.

Consist Of : 1-18, Order : H8546761

1шт.

1

W45836

LUBE NIPPLE,1/8"-27 NPT

2шт.

2

P1452440

JACK BODY

Consist Of : 3

1шт.

3

B1528673

BUSHING

1шт.

4

V8349433

PISTON ROD

Consist Of : 5, Order : Q8849494

1шт.

5

B1528673

BUSHING

1шт.

6

M1829960

PISTON

1шт.

7

S4129183

CYLINDER END CAP

BEARING See : N.I.T. 3164

1шт.

R5649643

SEAL PACKAGE

Consist Of : 8-18, See : N.I.T. 3164

1шт.

8

F1432951

SET SCREW,M10 x 16mm

M10 x 16

1шт.

9

N827736

PIN

1шт.

10

Q1845281

BAND

2шт.

11

C1451233

SPECIAL MAT. SEAL

2шт.

12

X2030484

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

"3.53 x 69.44-90"

1шт.

13

E9046019

BACK-UP RING

JOINT

2шт.

14

A2030486

SEAL,92.23mm ID x 98.23mm OD x 1.78mm Thk

JOINT

2шт.

15

Q146064

WIPER SEAL

1шт.

16

X2045250

BAND

2шт.

17

T1551252

GASKET

1шт.

18

R730449

O-RING,0.103" Thk x 3.987" ID, -155, Cl 5, 75 Duro

"2.62 x 101.27-80"

1шт.
