(8G-104) - WOOD GRAB CYLINDER

Запчасти Case 688C (8G-104) - WOOD GRAB CYLINDER (07) - HYDRAULIC SYSTEM

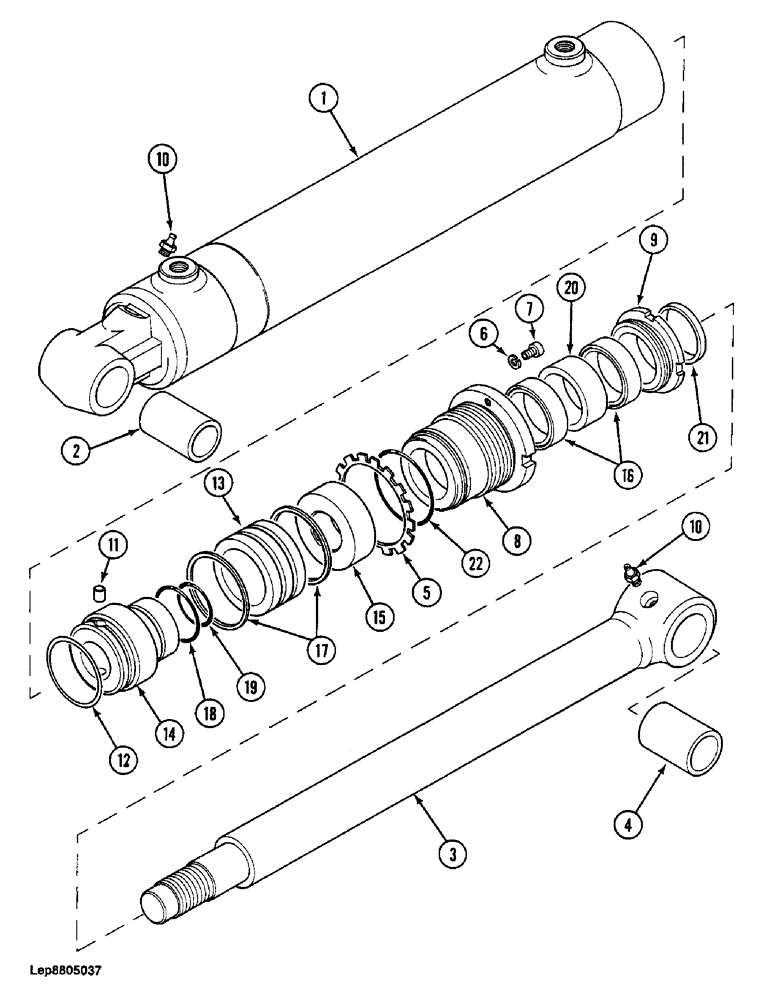

Схема запчастей Case 688C - (8G-104) - WOOD GRAB CYLINDER (07) - HYDRAULIC SYSTEM
3
10
21
1
7
8
12
16
2
11
13
4
15
18
20
17
10
19
22
6
5
9
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

U3446706

CYLINDER ASSY.

Consist Of : 1-22

1шт.

1

L1249508

JACK BODY

Consist Of : 2

1шт.

2

C29419

BUSHING,M40 x 50 x 78

1шт.

3

C2249471

PISTON ROD

Consist Of : 4

1шт.

4

C29419

BUSHING,M40 x 50 x 78

1шт.

5

N45345

WASHER

1шт.

6

C34709

WASHER

W8

1шт.

7

G32919

SCREW,Hex Skt Hd, M8 x 10mm

1шт.

8

C129147

CYLINDER END CAP

BEARING

1шт.

9

H234561

NUT

1шт.

10

J45801

LUBE NIPPLE,M8 x 1.25

2шт.

11

E27351

LARGE PIN

PIN, LARGE

1шт.

12

A36984

SPECIAL RING

1шт.

13

G128668

BRONZE BUSHING

BRONZE BUSH

1шт.

14

C29741

NUT

1шт.

15

F328767

WASHER

1шт.

16

U530145

BRONZE BUSHING,65mm ID x 80mm OD x 20mm

2шт.

R646016

SEAL PACKAGE

Consist Of : 17-22

1шт.

17

B346082

SPECIAL MAT. SEAL

2шт.

18

A30337

O-RING

"5.33 x 66.04-80"

1шт.

19

T30331

O-RING

"5.33 x 46.99-80"

1шт.

20

X646022

LINING

1шт.

21

U49652

WIPER SEAL

1шт.

22

G30343

O-RING

"5.33 x 85.09-80"

1шт.
