(8G-102) - GRAB CYLINDER (5-TINE), IDENTIFICATION LETTER : N-

Запчасти Case 688C (8G-102) - GRAB CYLINDER (5-TINE), IDENTIFICATION LETTER : N- (07) - HYDRAULIC SYSTEM

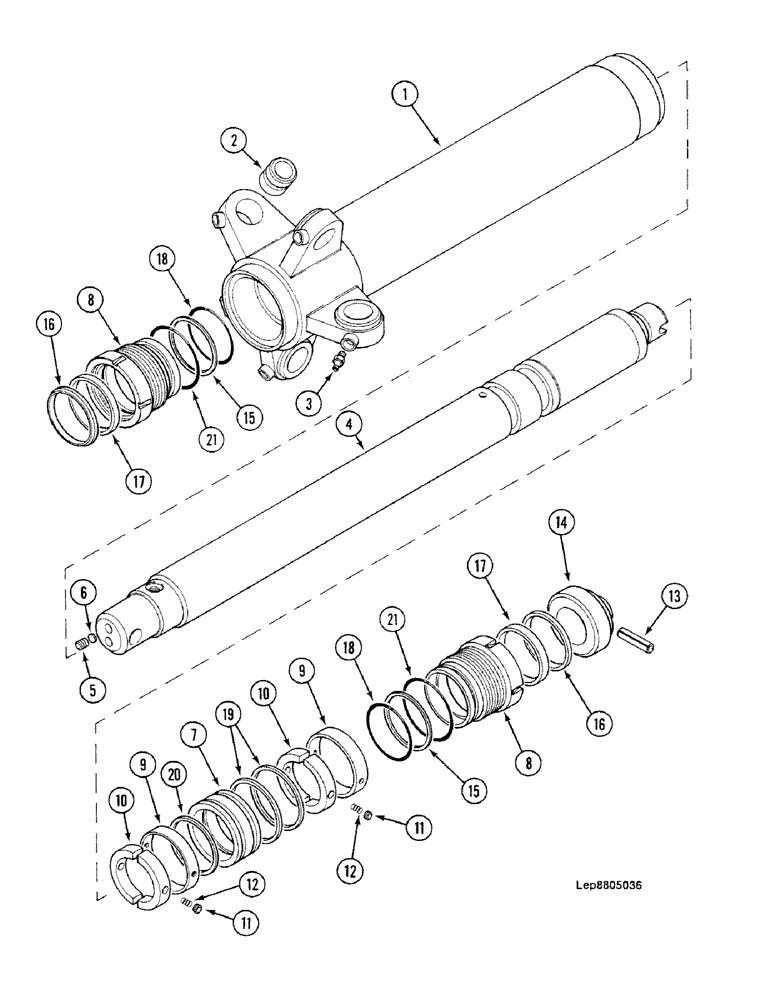

Схема запчастей Case 688C - (8G-102) - GRAB CYLINDER (5-TINE), IDENTIFICATION LETTER : N- (07) - HYDRAULIC SYSTEM
21
11
8
8
15
9
3
17
16
14
17
11
21
18
4
12
7
20
18
1
13
9
19
2
12
16
10
15
6
5
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

U46708

CYLINDER ASSY.

Consist Of : 1-21

1шт.

1

S1652405

HYD CYL SLEEVE

BARREL cylinder Consist Of : 2

1шт.

2

U28860

BUSHING

5шт.

3

J45801

LUBE NIPPLE,M8 x 1.25

5шт.

4

W2249420

PISTON ROD

Consist Of : 5, 6

1шт.

5

T237492

PLUG

2шт.

6

X1145007

HOLE PLUG BUTTON

2шт.

7

E2328961

BRONZE BUSHING

BRONZE BUSH

1шт.

8

Z3729104

CYLINDER END CAP

BEARING

2шт.

9

F28732

RING

2шт.

10

G28733

BUSHING

2шт.

11

E29007

SMALL PIN

4шт.

12

U38129

COMPRESSION SPRING

4шт.

13

M35799

SPLIT PIN/SAFETY PIN

1шт.

14

T30860

NUT

1шт.

E5349666

SEAL PACKAGE

Consist Of : 15-21

1шт.

15

W1846069

BACK-UP RING

JOINT

2шт.

16

V2046007

WIPER SEAL

2шт.

17

P1146057

SEAL

2шт.

18

L30347

O-RING

"5.33 x 97.79-80"

2шт.

19

K446048

SPECIAL MAT. SEAL

2шт.

20

X446060

SPECIAL MAT. SEAL

1шт.

21

T730451

O-RING,0.103" Thk x 4.487" ID, -157, Cl 5, 75 Duro

"2.62 x 113.97-80"

2шт.
