(8G-092) - OFFSET BACKHOE BOOM (DIPPERSTICK CYLINDER), IDENTIFICATION LETTER : D-

Запчасти Case 688C (8G-092) - OFFSET BACKHOE BOOM (DIPPERSTICK CYLINDER), IDENTIFICATION LETTER : D- (07) - HYDRAULIC SYSTEM

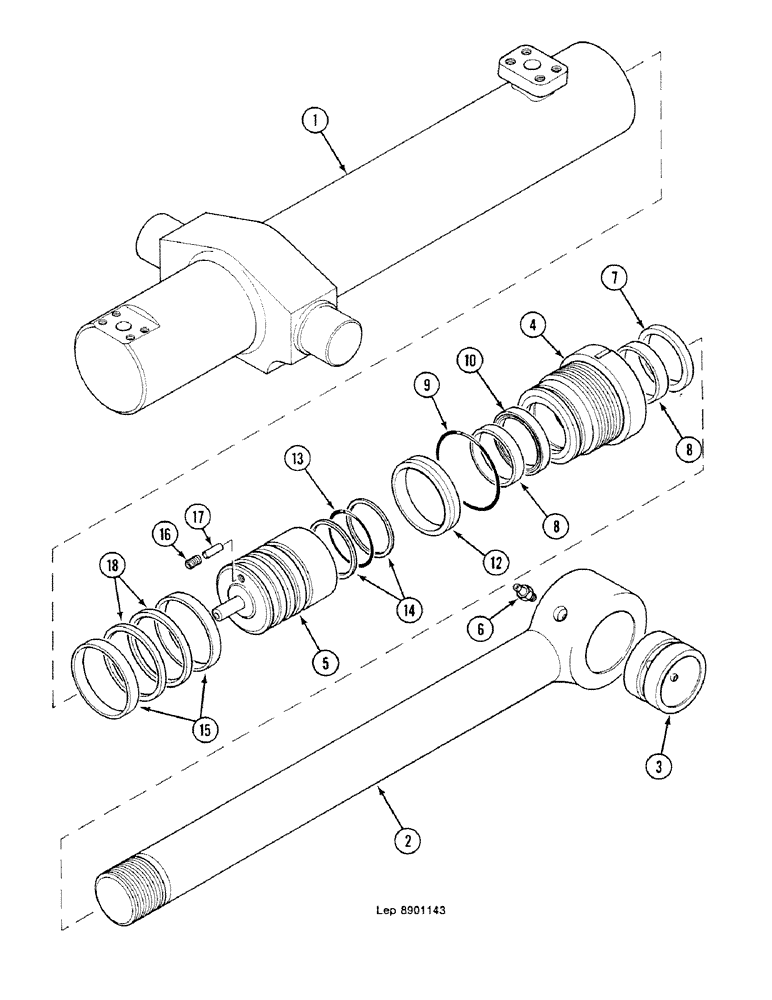

Схема запчастей Case 688C - (8G-092) - OFFSET BACKHOE BOOM (DIPPERSTICK CYLINDER), IDENTIFICATION LETTER : D- (07) - HYDRAULIC SYSTEM
10
13
16
2
14
15
7
5
6
18
8
1
8
12
4
9
3
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

G7946782

CYLINDER ASSY.

Consist Of : 1-18, Order : F8546759

1шт.

1

T1452444

JACK BODY

1шт.

2

R8849403

PISTON ROD

Consist Of : 3

1шт.

3

B1528673

BUSHING

60 x 75 x 55

1шт.

4

S4129183

CYLINDER END CAP

BEARING See : N.I.T. 3164

1шт.

5

J1829980

JACK PISTON

1шт.

6

W45836

LUBE NIPPLE,1/8"-27 NPT

1шт.

R5649643

SEAL PACKAGE

Consist Of : 7-18, See : N.I.T. 3164

1шт.

7

Q146064

WIPER SEAL

1шт.

8

X2045250

BAND

2шт.

9

R730449

O-RING,0.103" Thk x 3.987" ID, -155, Cl 5, 75 Duro

"2.62 x 101.27-80"

1шт.

10

T1551252

GASKET

1шт.

12

A2030486

SEAL,92.23mm ID x 98.23mm OD x 1.78mm Thk

1шт.

13

X2030484

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

"3.53 x 69.44-90"

1шт.

14

E9046019

BACK-UP RING

2шт.

15

Q1845281

BAND

2шт.

16

F1432951

SET SCREW,M10 x 16mm

M10 x 16

1шт.

17

N827736

PIN

1шт.

18

C1451233

SPECIAL MAT. SEAL

2шт.
