(8G-088) - ARM CYLINDER, (11082-)

Запчасти Case 688C (8G-088) - ARM CYLINDER, (11082-) (07) - HYDRAULIC SYSTEM

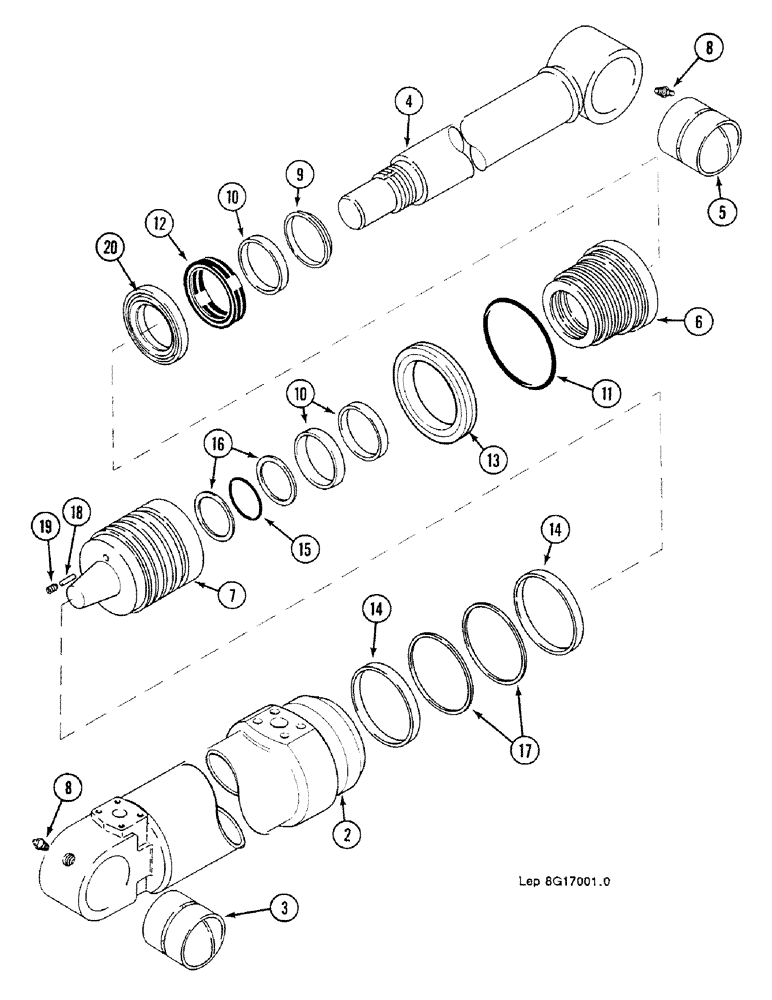

Схема запчастей Case 688C - (8G-088) - ARM CYLINDER, (11082-) (07) - HYDRAULIC SYSTEM
9
11
3
7
16
12
5
19
6
4
13
2
8
14
20
10
10
18
15
14
8
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

C8546733

CYLINDER ASSY.

Consist Of : 2-20

1шт.

2

J1952478

JACK BODY

Consist Of : 3

1шт.

3

B1528673

BUSHING

1шт.

4

E8849461

PISTON ROD

Consist Of : 5

1шт.

5

B1528673

BUSHING

1шт.

6

D4429113

CYLINDER END CAP

BEARING

1шт.

7

J1829980

JACK PISTON

1шт.

8

W45836

LUBE NIPPLE,1/8"-27 NPT

3шт.

D6049601

SEAL PACKAGE

Consist Of : 9-20

1шт.

9

D1251341

SCRAPER

SEAL

1шт.

10

M9046049

BAND

3шт.

11

S1830402

O-RING,0.139" Thk x 4.11" ID, -243, Cl 5, 75 Duro

"3.53 x 104.37-80"

1шт.

12

F1951210

GASKET

1шт.

13

A2030486

SEAL,92.23mm ID x 98.23mm OD x 1.78mm Thk

1шт.

14

Q1845281

BAND

2шт.

15

X2030484

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

"3.53 x 69.44-90"

1шт.

16

E9046019

BACK-UP RING

JOINT

2шт.

17

C1451233

SPECIAL MAT. SEAL

2шт.

18

N827736

PIN

1шт.

19

F1432951

SET SCREW,M10 x 16mm

M10 x 16

1шт.

20

G1951211

SEAL

1шт.
