(8G-082) - JIB CYLINDER (LINKED BOOM), (XXXXX-)

Запчасти Case 688C (8G-082) - JIB CYLINDER (LINKED BOOM), (XXXXX-) (07) - HYDRAULIC SYSTEM

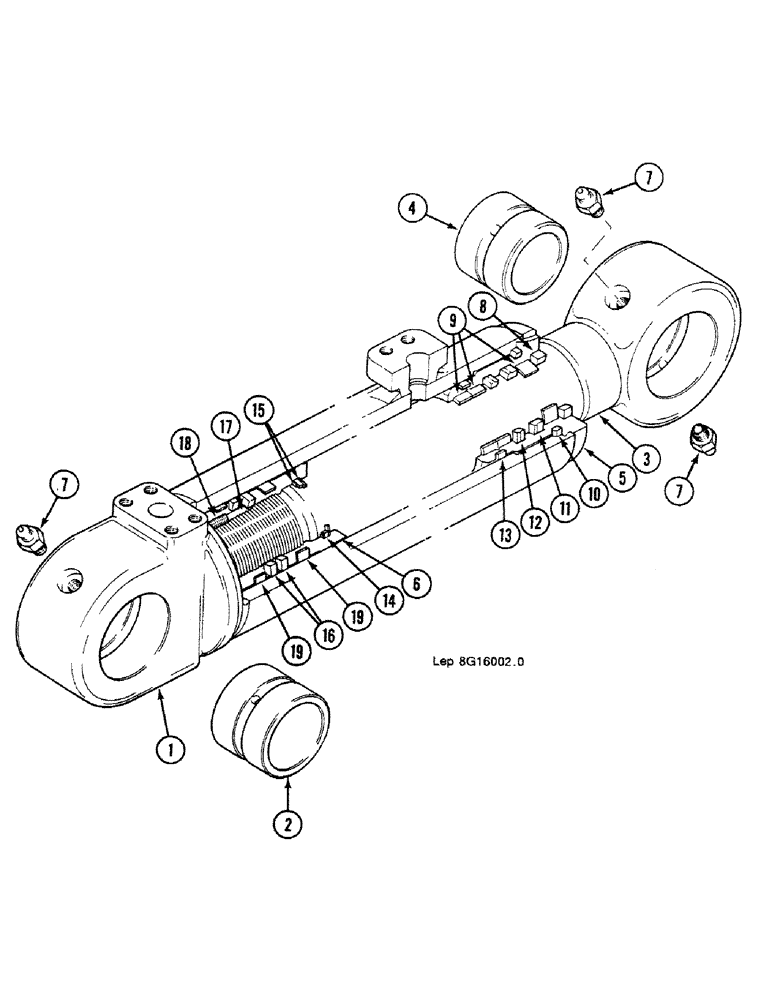

Схема запчастей Case 688C - (8G-082) - JIB CYLINDER (LINKED BOOM), (XXXXX-) (07) - HYDRAULIC SYSTEM
17
12
18
6
2
11
19
7
8
5
7
16
10
9
4
14
13
15
7
19
1
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

A8546754

CYLINDER ASSY.

Consist Of : 1-19

1шт.

1

T1852483

JACK BODY

Consist Of : 2

1шт.

2

P1928655

BUSHING

1шт.

3

T8849474

PISTON ROD

Consist Of : 4

1шт.

4

B1528673

BUSHING

1шт.

5

K4429119

CYLINDER END CAP

BEARING

1шт.

6

X4129165

PISTON

1шт.

7

W45836

LUBE NIPPLE,1/8"-27 NPT

3шт.

M6049609

SEAL PACKAGE

Consist Of : 8-19

1шт.

8

D1251341

SCRAPER

SEAL

1шт.

9

F1432951

SET SCREW,M10 x 16mm

1шт.

10

V230410

O-RING

"2.62 x 107.62-80"

1шт.

11

B2030487

SEAL,103.77mm ID x 110.49mm OD x 5.23mm Thk

1шт.

12

E9046019

BACK-UP RING

JOINT

2шт.

13

N827736

PIN

1шт.

14

K446048

SPECIAL MAT. SEAL

2шт.

15

F1951210

GASKET

1шт.

16

R1845282

BAND

2шт.

17

X2030484

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

"3.53 x 69.44-90"

1шт.

18

M9046049

BAND

3шт.

19

G1951211

SEAL

1шт.
