(8G-080) - LINKED BOOM (JIB CYLINDER), IDENTIFICATION LETTER : B-

Запчасти Case 688C (8G-080) - LINKED BOOM (JIB CYLINDER), IDENTIFICATION LETTER : B- (07) - HYDRAULIC SYSTEM

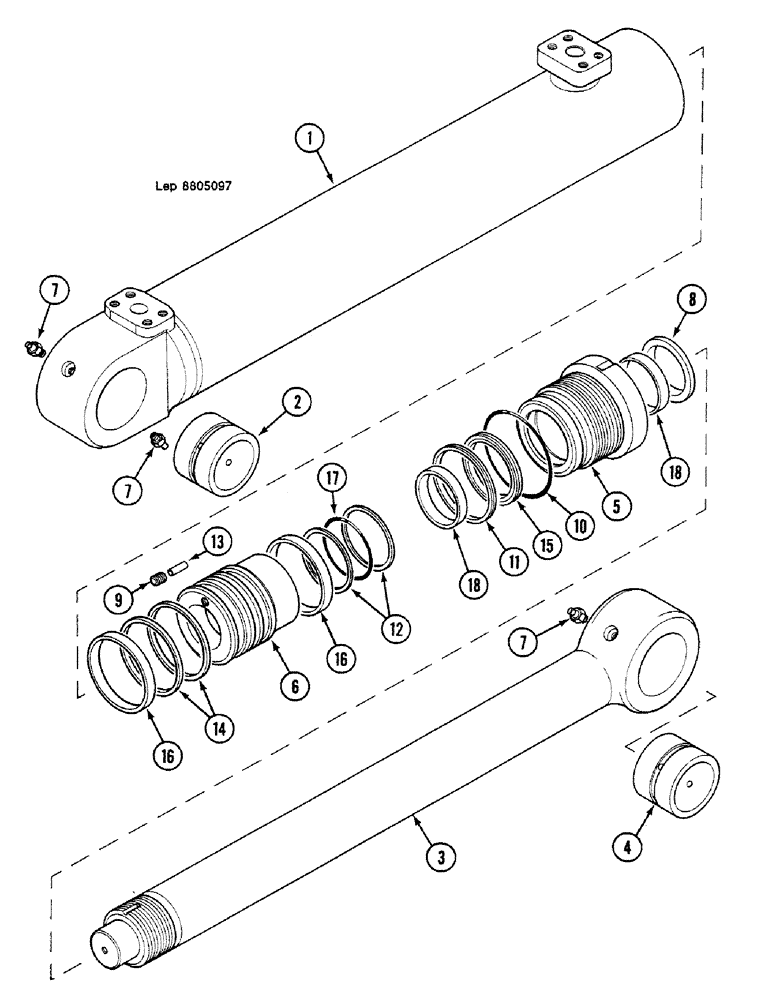

Схема запчастей Case 688C - (8G-080) - LINKED BOOM (JIB CYLINDER), IDENTIFICATION LETTER : B- (07) - HYDRAULIC SYSTEM
9
17
15
2
7
1
16
7
10
7
16
5
13
11
14
3
8
6
12
18
4
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

P7946766

CYLINDER ASSY.

Consist Of : 1-18, Order : A8546754

1шт.

1

T1852483

JACK BODY

Consist Of : 2

1шт.

2

P1928655

BUSHING

1шт.

3

S8349430

PISTON ROD

Consist Of : 4

1шт.

4

B1528673

BUSHING

1шт.

5

V4129186

CYLINDER END CAP

BEARING See : N.I.T. 3164

1шт.

6

X4129165

PISTON

1шт.

7

933781R1

LUBE NIPPLE,M10 x 1

3шт.

Z5649650

SEAL PACKAGE

Consist Of : 8-18, See : N.I.T. 3164

1шт.

8

Q146064

WIPER SEAL

1шт.

9

F1432951

SET SCREW,M10 x 16mm

M10 x 16

1шт.

10

V230410

O-RING

"2.62 x 107.62-80"

1шт.

11

B2030487

SEAL,103.77mm ID x 110.49mm OD x 5.23mm Thk

1шт.

12

E9046019

BACK-UP RING

JOINT

2шт.

13

N827736

PIN

1шт.

14

K446048

SPECIAL MAT. SEAL

2шт.

15

T1551252

GASKET

1шт.

16

R1845282

BAND

2шт.

17

X2030484

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

"3.53 x 69.44-90"

1шт.

18

X2045250

BAND

2шт.
