(8G-078) - ADJUSTABLE BOOM (ADJUSTING CYLINDER), IDENTIFICATION LETTER : L-

Запчасти Case 688C (8G-078) - ADJUSTABLE BOOM (ADJUSTING CYLINDER), IDENTIFICATION LETTER : L- (07) - HYDRAULIC SYSTEM

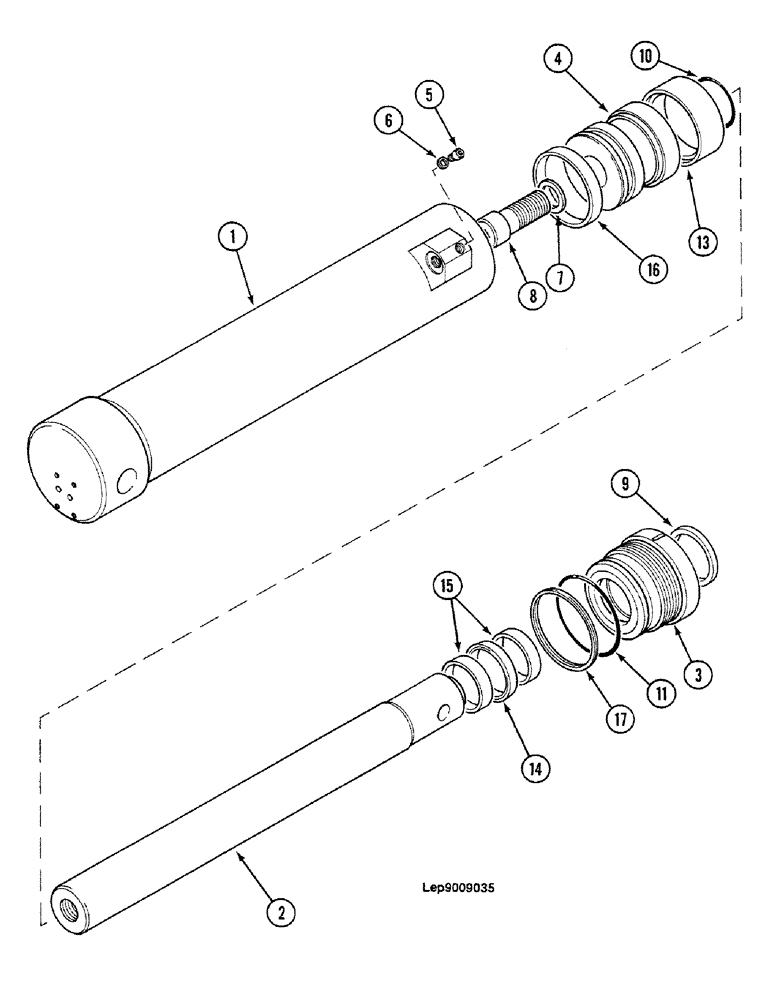

Схема запчастей Case 688C - (8G-078) - ADJUSTABLE BOOM (ADJUSTING CYLINDER), IDENTIFICATION LETTER : L- (07) - HYDRAULIC SYSTEM
3
2
8
14
16
17
9
13
1
6
4
11
5
10
15
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

T7346723

CYLINDER ASSY.

Consist Of : 1-17

1шт.

1

J952461

JACK BODY

1шт.

2

N7949456

PISTON ROD

1шт.

3

Q3729165

CYLINDER END CAP

BEARING

1шт.

4

S2229038

PISTON

1шт.

T1933006

SCREW

Consist Of : 5, 6

1шт.

5

SCREW Order : T1933006

1шт.

6

C2646060

WASHER

1шт.

7

Z3128597

WASHER

1шт.

8

H832998

SCREW

1шт.

T5649645

SEAL PACKAGE

Consist Of : 9-17

1шт.

9

G246037

WIPER SEAL

1шт.

10

W2030483

O-RING,0.139" Thk x 2.109" ID, -227, Cl 5, 75 Duro

"3.53 x 53.57-90"

1шт.

11

Q730448

O-RING,0.103" Thk x 3.737" ID, -154, Cl 5, 75 Duro

"2.62 x 94.92-80"

1шт.

13

J1151112

GASKET

1шт.

14

V1651212

GASKET

1шт.

15

L2746072

SEGMENT

2шт.

16

F4046073

SEGMENT

1шт.

17

A2030486

SEAL,92.23mm ID x 98.23mm OD x 1.78mm Thk

JOINT

1шт.
