(8G-076) - OFFSET CYLINDER (OFFSET BACKHOE BOOM), (XXXXX-)

Запчасти Case 688C (8G-076) - OFFSET CYLINDER (OFFSET BACKHOE BOOM), (XXXXX-) (07) - HYDRAULIC SYSTEM

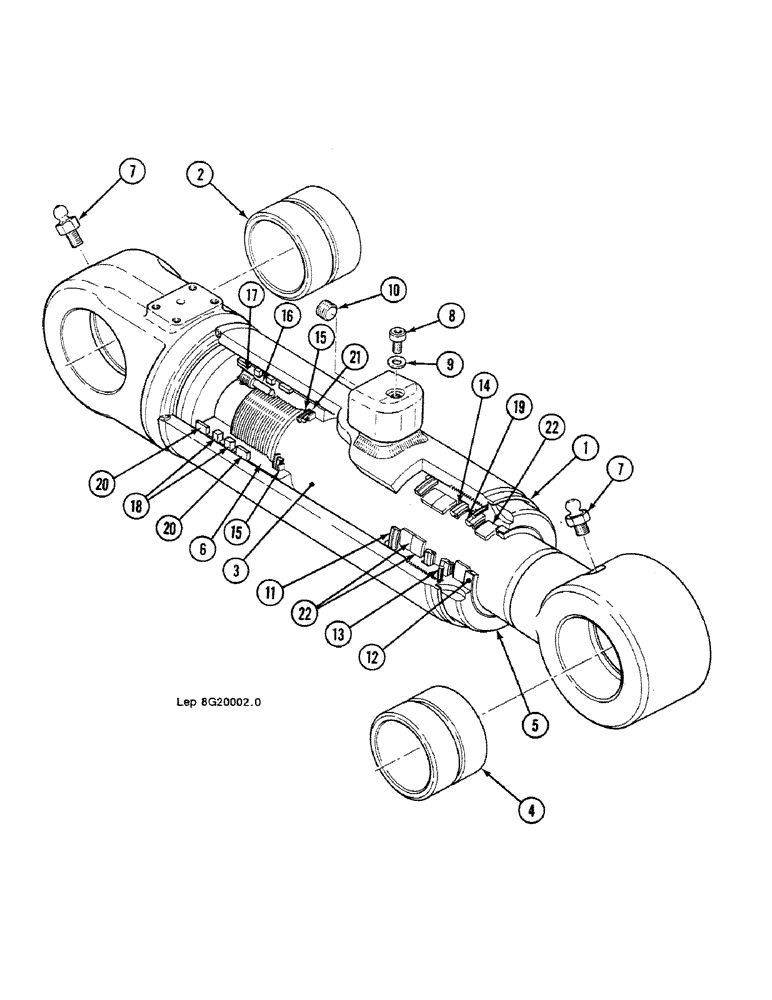

Схема запчастей Case 688C - (8G-076) - OFFSET CYLINDER (OFFSET BACKHOE BOOM), (XXXXX-) (07) - HYDRAULIC SYSTEM
7
10
20
13
15
9
16
21
14
8
17
3
2
15
22
12
1
6
19
4
18
22
7
5
20
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

J8546762

CYLINDER ASSY.

Consist Of : 1-22

1шт.

1

R1452442

JACK BODY

Consist Of : 2

1шт.

2

B1528673

BUSHING

60 x 75 x 55

1шт.

3

T8749401

PISTON ROD

Consist Of : 4

1шт.

4

B1528673

BUSHING

60 x 75 x 55

1шт.

5

E4429114

CYLINDER END CAP

BEARING

1шт.

6

A3829155

PISTON

1шт.

7

W45836

LUBE NIPPLE,1/8"-27 NPT

2шт.

8

J933026

LARGE HOSE

Consist Of : 9

1шт.

9

C2646060

WASHER

1шт.

10

W3043311

VALVE POPPET

1шт.

E6049602

SEAL PACKAGE

Consist Of : 11-22

1шт.

11

A2030486

SEAL,92.23mm ID x 98.23mm OD x 1.78mm Thk

1шт.

12

D1251341

SCRAPER

SEAL

1шт.

13

R730449

O-RING,0.103" Thk x 3.987" ID, -155, Cl 5, 75 Duro

"2.62 x 101.27-80"

1шт.

14

G1951211

SEAL

1шт.

15

E9046019

BACK-UP RING

2шт.

16

N827736

PIN

1шт.

17

F1432951

SET SCREW,M10 x 16mm

M10 x 16

1шт.

18

C1451233

SPECIAL MAT. SEAL

2шт.

19

F1951210

GASKET

1шт.

20

Q1845281

BAND

2шт.

21

X2030484

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

"3.53 x 69.44-90"

1шт.

22

M9046049

BAND

3шт.
