(8G-072) - BOOM CYLINDER, (11082-)

Запчасти Case 688C (8G-072) - BOOM CYLINDER, (11082-) (07) - HYDRAULIC SYSTEM

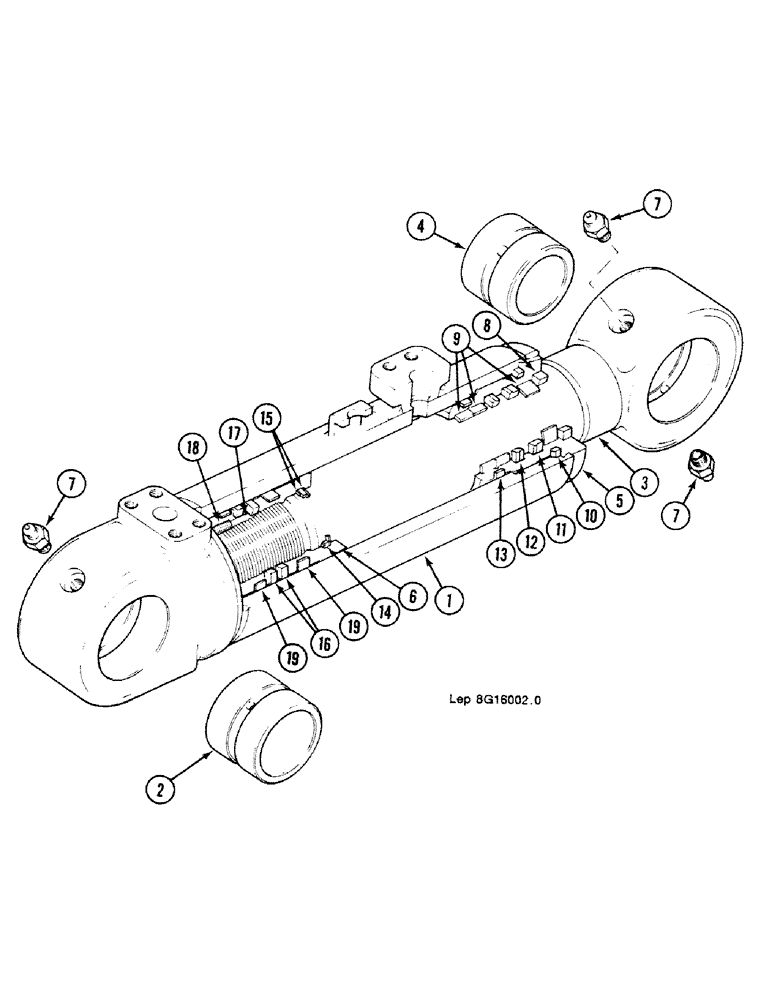

Схема запчастей Case 688C - (8G-072) - BOOM CYLINDER, (11082-) (07) - HYDRAULIC SYSTEM
19
19
18
7
9
14
6
5
7
3
16
1
2
12
7
11
13
4
15
17
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

F8546736

CYLINDER ASSY.

Consist Of : 1-19

1шт.

1

G2052434

JACK BODY

Consist Of : 2

1шт.

2

B1528673

BUSHING

1шт.

3

H8849464

PISTON ROD

Consist Of : 4

1шт.

4

B1528673

BUSHING

1шт.

5

E4429114

CYLINDER END CAP

BEARING

1шт.

6

J1829980

JACK PISTON

1шт.

7

W45836

LUBE NIPPLE,1/8"-27 NPT

3шт.

E6049602

SEAL PACKAGE

Consist Of : 8-19

1шт.

8

D1251341

SCRAPER

SEAL

1шт.

9

M9046049

BAND

3шт.

10

R730449

O-RING,0.103" Thk x 3.987" ID, -155, Cl 5, 75 Duro

"2.62 x 101.27-80"

1шт.

11

F1951210

GASKET

1шт.

12

G1951211

SEAL

1шт.

13

A2030486

SEAL,92.23mm ID x 98.23mm OD x 1.78mm Thk

1шт.

14

X2030484

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

"3.53 x 69.44-90"

1шт.

15

E9046019

BACK-UP RING

2шт.

16

C1451233

SPECIAL MAT. SEAL

2шт.

17

N827736

PIN

1шт.

18

F1432951

SET SCREW,M10 x 16mm

M10 x 16

1шт.

19

Q1845281

BAND

2шт.
