(8G-068) - BOOM CYLINDER, IDENTIFICATION LETTER : -B

Запчасти Case 688C (8G-068) - BOOM CYLINDER, IDENTIFICATION LETTER : -B (07) - HYDRAULIC SYSTEM

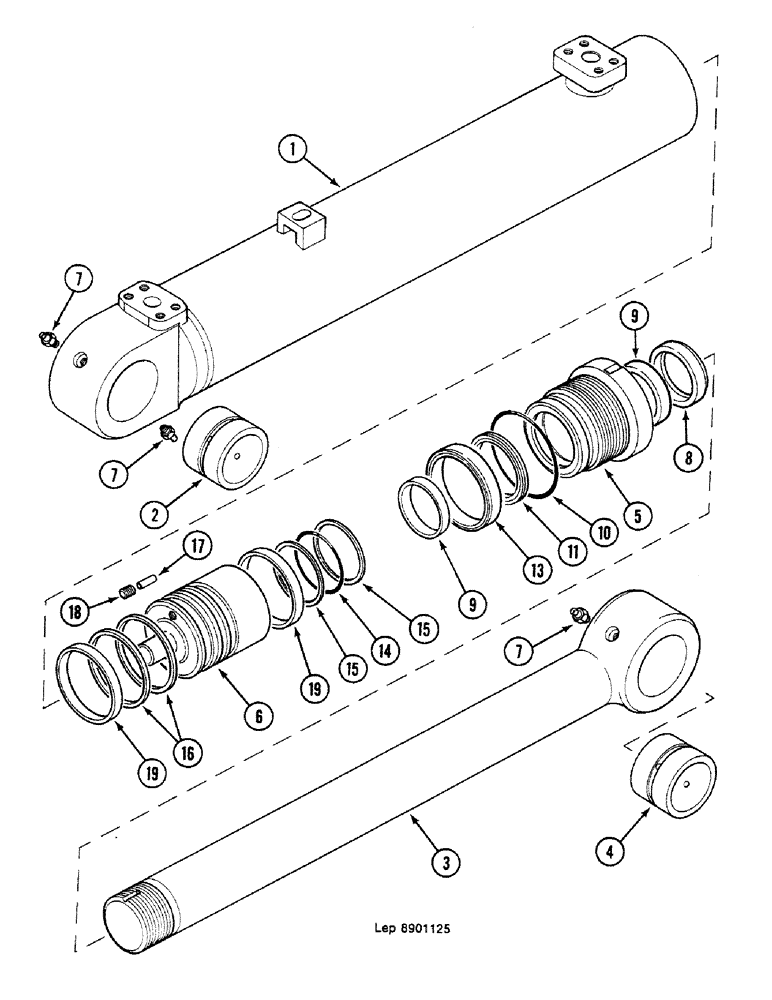

Схема запчастей Case 688C - (8G-068) - BOOM CYLINDER, IDENTIFICATION LETTER : -B (07) - HYDRAULIC SYSTEM
16
11
1
19
14
13
9
2
15
3
7
9
8
10
5
7
18
19
7
4
6
17
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Z8346722

CYLINDER ASSY.

Consist Of : 1-19, Order : F8546736

1шт.

1

G2052434

JACK BODY

Consist Of : 2

1шт.

2

B1528673

BUSHING

1шт.

3

P8849401

PISTON ROD

Consist Of : 4

1шт.

4

B1528673

BUSHING

1шт.

5

S4129183

CYLINDER END CAP

BEARING See : N.I.T. 3164

1шт.

6

M1829960

PISTON

1шт.

7

W45836

LUBE NIPPLE,1/8"-27 NPT

3шт.

R5649643

SEAL PACKAGE

Consist Of : 8-19, See : N.I.T. 3164

1шт.

8

Q146064

WIPER SEAL

1шт.

9

X2045250

BAND

2шт.

10

R730449

O-RING,0.103" Thk x 3.987" ID, -155, Cl 5, 75 Duro

"2.62 x 101.27-80"

1шт.

11

T1551252

GASKET

1шт.

13

A2030486

SEAL,92.23mm ID x 98.23mm OD x 1.78mm Thk

1шт.

14

X2030484

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

"3.53 x 69.44-90"

1шт.

15

E9046019

BACK-UP RING

2шт.

16

C1451233

SPECIAL MAT. SEAL

2шт.

17

N827736

PIN

1шт.

18

F1432951

SET SCREW,M10 x 16mm

M10 x 16

1шт.

19

Q1845281

BAND

2шт.
