(8G-064) - WOOD GRAB HYDRAULIC CIRCUIT

Запчасти Case 688C (8G-064) - WOOD GRAB HYDRAULIC CIRCUIT (07) - HYDRAULIC SYSTEM

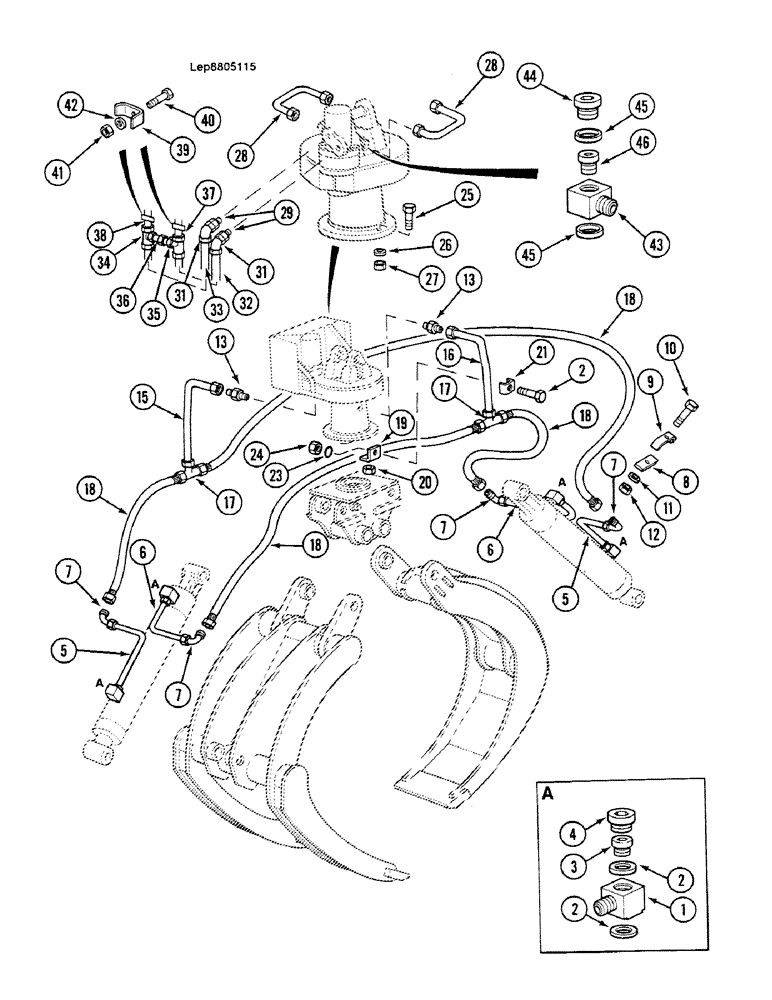

Схема запчастей Case 688C - (8G-064) - WOOD GRAB HYDRAULIC CIRCUIT (07) - HYDRAULIC SYSTEM
8
18
12
16
17
25
44
31
18
1
31
7
21
7
10
18
11
15
3
18
45
19
40
7
34
4
46
38
9
6
28
35
42
13
36
33
23
2
20
27
2
29
5
32
43
2
5
17
13
37
45
39
24
6
26
41
28
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

X37097

FITTING

2шт.

2

D46095

BUSHING

8шт.

3

C37354

END FITTING

4шт.

4

R37459

PLUG

4шт.

5

P1647181

PIPE

1шт.

6

Q1647182

PIPE

1шт.

7

K137020

ELBOW-CONNECTION

ELBOW-CONECTION

2шт.

8

H122781

PLATE

1шт.

9

K26758

PIPE CLAMP

1шт.

10

J1133839

SCREW

M10 x 45 x 45

1шт.

11

E34711

WASHER

W10

1шт.

12

100016

NUT,M10 x 1.5, Cl 8

1шт.

13

K3037550

UNION

2шт.

U945295

GASKET

"14.7 x 18.9 x 1.5"

1шт.

15

M1047109

PIPE

1шт.

16

N1047110

PIPE

1шт.

17

M37248

TEE

PIECE

1шт.

18

R31939

HYDRAULIC HOSE

500mm

4шт.

19

X1325649

ANGLE

PIECE

2шт.

20

P0034225A

NUT

M20

2шт.

21

W26746

PIPE CLAMP

2шт.

22

J1133839

SCREW

M10 x 45 x 45

2шт.

23

E34711

WASHER

W10

2шт.

24

100016

NUT,M10 x 1.5, Cl 8

2шт.

25

394877

SCREW,Hex, M20 x 70mm, Cl 8.8

6шт.

26

K4328747

WASHER

21 x 14 x 35

6шт.

27

Q134564

SAFETY NUT

M20

6шт.

28

R947638

PIPE

2шт.

29

M2337593

FITTING

2шт.

S945293

WASHER, SEALING

SEAL WASHER "18.5 x 23.9 x 1.5"

1шт.

31

W37073

ELBOW-CONNECTION

ELBOW-CONECTION

2шт.

32

D447169

PIPE

1шт.

33

P947636

PIPE

1шт.

34

S37230

TEE

PIECE

2шт.

35

S245334

DIAPHRAGM

RESTRICTOR

1шт.

36

N37548

PIPE

1шт.

37

Q947637

PIPE

1шт.

38

V149174

PIPE

1шт.

39

W26746

PIPE CLAMP

2шт.

40

120113

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8, Full Thd

2шт.

41

100016

NUT,M10 x 1.5, Cl 8

2шт.

42

R34814

WASHER

DE 10

2шт.

43

X37097

FITTING

2шт.

44

R37459

PLUG

2шт.

45

D46095

BUSHING

4шт.

46

C37354

END FITTING

2шт.
