(8G-060) - FIVE-TINE GRAB HYDRAULIC CIRCUIT

Запчасти Case 688C (8G-060) - FIVE-TINE GRAB HYDRAULIC CIRCUIT (07) - HYDRAULIC SYSTEM

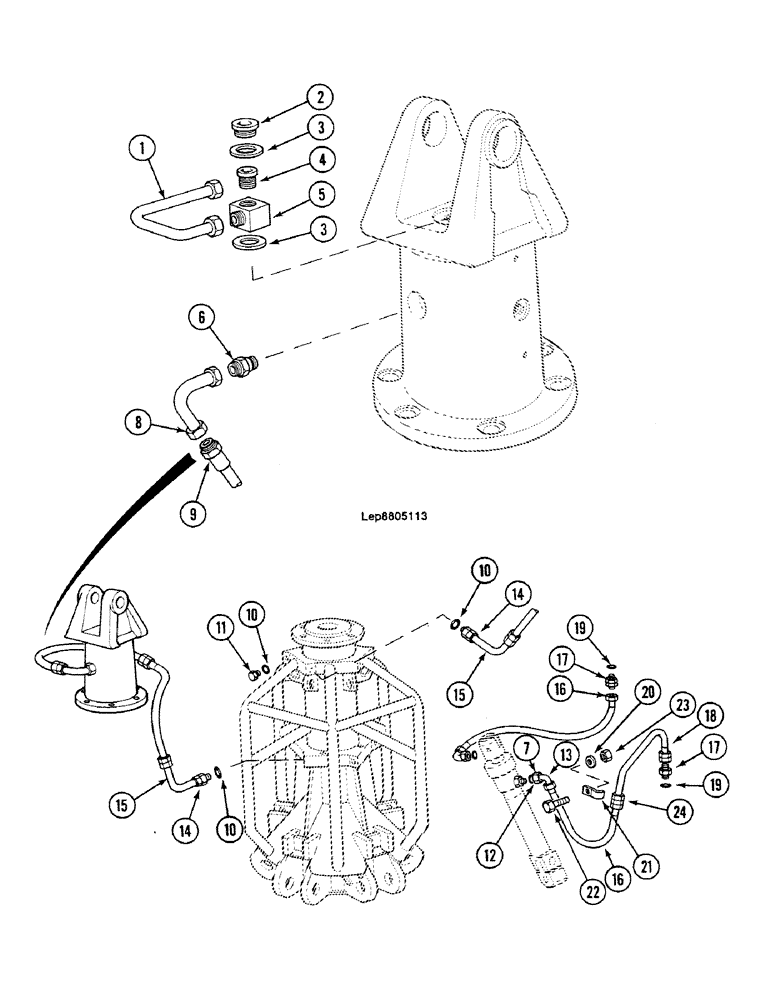

Схема запчастей Case 688C - (8G-060) - FIVE-TINE GRAB HYDRAULIC CIRCUIT (07) - HYDRAULIC SYSTEM
1
24
14
15
22
21
3
12
14
13
18
6
10
8
16
15
20
4
19
17
11
10
9
2
17
7
5
23
19
16
3
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

Q51005

PIPE

2шт.

2

R37459

PLUG

2шт.

3

D46095

BUSHING

4шт.

4

C37354

END FITTING

2шт.

5

X37097

FITTING

2шт.

6

K3037550

UNION

2шт.

U945295

GASKET

"14.7 x 18.9 x 1.5"

2шт.

7

J2337590

FITTING

10шт.

8

L51070

PIPE

2шт.

9

N31982

HYDRAULIC HOSE

950mm

2шт.

10

N1230443

O-RING,23.47MM ID x 2.62MM OD

"2.62 x 23.47-80"

10шт.

11

A1737443

PLUG

8шт.

12

K930474

O-RING

"2.62 x 15.54-80"

10шт.

13

Z37075

ELBOW

CONNECTION

10шт.

14

L2337592

UNION

2шт.

15

R52248

PIPE

2шт.

16

R31939

HYDRAULIC HOSE

500mm

10шт.

17

G2337588

UNION

10шт.

18

J347630

PIPE

5шт.

19

K930474

O-RING

"2.62 x 15.54-80"

10шт.

20

T34609

WASHER

M8

5шт.

21

U48962

SHIN

BRACKET

5шт.

22

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

5шт.

23

43362

NUT,M8 x 1.25, Cl 10

5шт.

24

T37553

UNION

5шт.
