Запчасти Case 688C (8G-054) - CLAMSHEEL FEED, DIPPERSTICK (2,10M-2,65M), (XXXXX-) (07) - HYDRAULIC SYSTEM

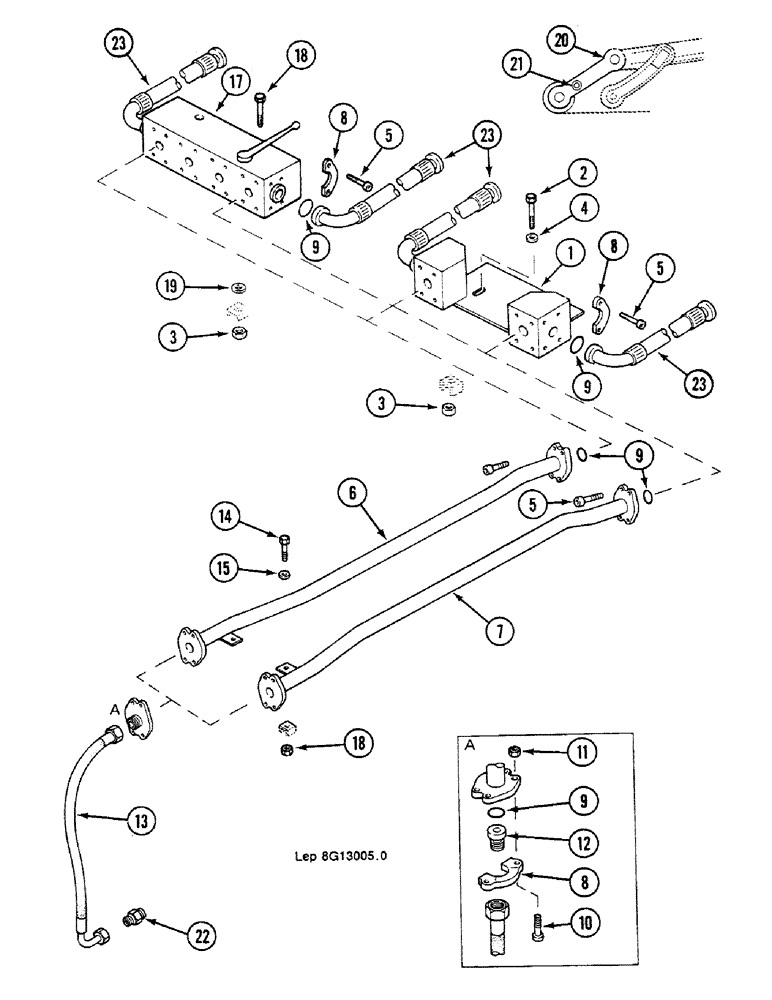

Схема запчастей Case 688C - (8G-054) - CLAMSHEEL FEED, DIPPERSTICK (2,10M-2,65M), (XXXXX-) (07) - HYDRAULIC SYSTEM
5
17
8
5
3
9
2
8
21
14
23
9
20
1
22
7
11
6
12
18
8
5
23
4
9
13
15
10
9
3
18
19
23

Артикул

Название

Примечание

Количество

1

Z5328271

ELEC SUPPORT PLATE

1шт.

2

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

3шт.

3

G34598

SAFETY NUT

M10

3шт.

4

N4328796

WASHER

"10.25 x 7 x 20"

3шт.

5

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

16шт.

6

Z3550187

PIPE

On Arm : 2.10M

1шт.

6

C3550190

PIPE

On Arm : 2.65M

1шт.

7

A3550188

PIPE

On Arm : 2.10M

1шт.

7

B3550189

PIPE

On Arm : 2.65M

1шт.

8

C4024266

CLAMP

half

8шт.

9

L1130483

O-RING

"3.53 x 24.99-80"

6шт.

10

73177617

SCREW,Hex Soc Hd, M10 x 50, 8.8

8шт.

11

86500689

NUT,M10 x 1.5, Cl 10

8шт.

12

T3237589

FITTING

2шт.

13

R3731949

HOSE

1600mm

2шт.

14

J1133839

SCREW

M10 x 45 x 45

2шт.

15

R4328730

WASHER

"10.25 x 20 x 25"

2шт.

16

G34598

SAFETY NUT

M10

2шт.

17

COCK shutoff, See Page : 8G-147

1шт.

18

864-10090

HEX SOC SCREW,M10 x 90mm, Cl 8.8

3шт.

19

W3528795

WASHER

"10.25 x 7 x 25"

3шт.

20

E4327109

LOCKING DEVICE

1шт.

21

F50053

SHAFT LOCK

1шт.

22

Q37550

UNION

2шт.

23

V5431998

HOSE

1250mm

2шт.

Выбрано товаров: 25
