(8G-046) - JIB CYLINDER WITH SAFETY SYSTEM (LINKED BOOM)

Запчасти Case 688C (8G-046) - JIB CYLINDER WITH SAFETY SYSTEM (LINKED BOOM) (07) - HYDRAULIC SYSTEM

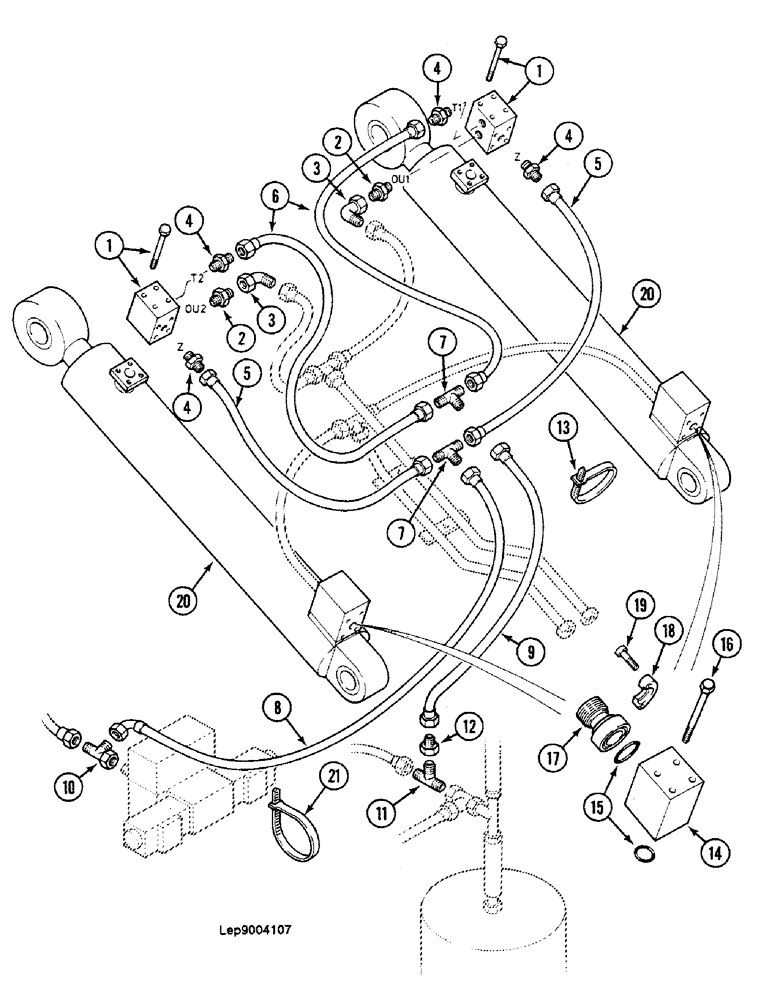

Схема запчастей Case 688C - (8G-046) - JIB CYLINDER WITH SAFETY SYSTEM (LINKED BOOM) (07) - HYDRAULIC SYSTEM
10
13
3
1
17
2
20
14
21
5
19
4
20
3
12
4
5
4
6
7
18
11
7
8
2
9
15
4
1
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BLOCK, See Figure : 8G-130

2шт.

2

F4343371

SHIN

BLOCK

2шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

3

R1737021

ANGLE

PIECE

2шт.

4

E3237530

UNION

2шт.

5

W5931904

HOSE

500mm

2шт.

6

B6531955

HOSE

630mm

2шт.

7

B937274

TEE

PIECE

2шт.

8

W6631978

HOSE

2500mm

1шт.

9

T6531925

HOSE

1600mm

1шт.

10

Z937295

TEE

PIECE

1шт.

11

B937297

TEE

PIECE

1шт.

12

J637384

RESTRICTOR

1шт.

13

N51946

CLAMP

COLLAR 258mm

14шт.

14

V1737025

ANGLE

PIECE

2шт.

15

L1130483

O-RING

"3.53 x 24.99-80"

2шт.

16

P1032989

SCREW

M10 x 70 x 7010.9

8шт.

17

J4237551

FITTING

2шт.

18

C4024266

CLAMP

half

4шт.

19

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

8шт.

20

CYLINDER, See Figure : 8G-44

2шт.

21

V336923

CLAMP

COLLAR 117mm

1шт.
