(8G-044) - JIB CYLINDER (LINKED BOOM)

Запчасти Case 688C (8G-044) - JIB CYLINDER (LINKED BOOM) (07) - HYDRAULIC SYSTEM

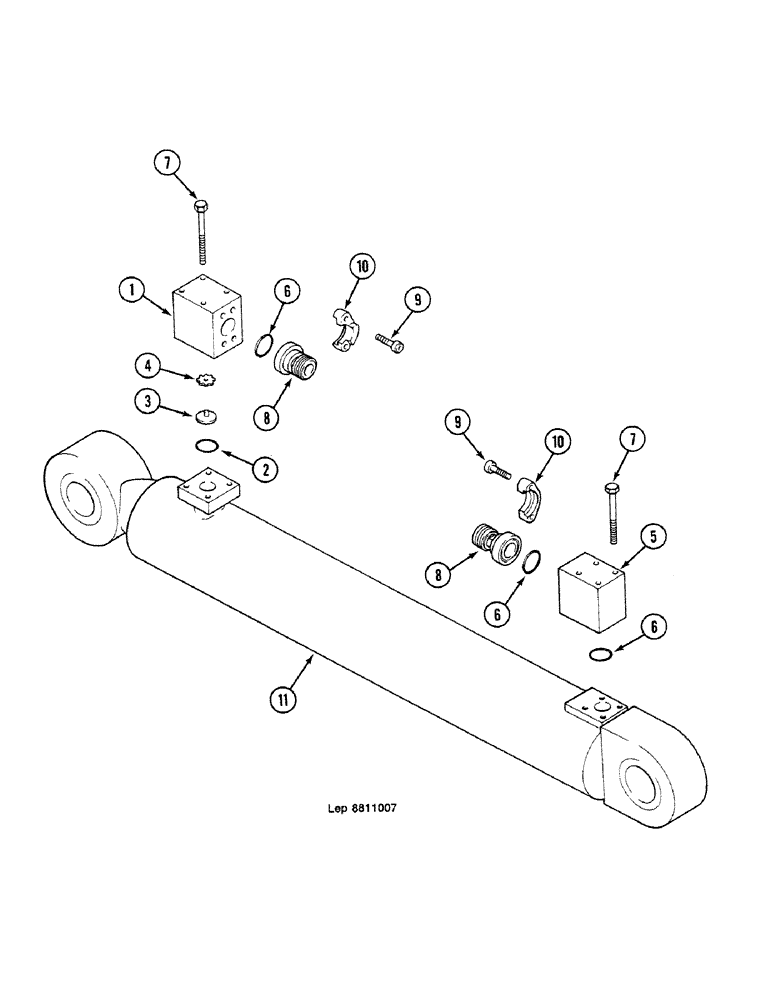

Схема запчастей Case 688C - (8G-044) - JIB CYLINDER (LINKED BOOM) (07) - HYDRAULIC SYSTEM
2
6
7
6
8
4
1
7
9
9
11
10
5
10
8
3
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

X1237237

SHIN

BRACKET

1шт.

2

J30460

O-RING,0.103" Thk x 0.987" ID, -120, Cl 5, 75 Duro

"2.62 x 25.07-80"

1шт.

3

L3930181

STOP

1шт.

4

J5137771

VALVE POPPET

1шт.

5

V1737025

ANGLE

PIECE

1шт.

6

L1130483

O-RING

"3.53 x 24.99-80"

3шт.

7

P1032989

SCREW

M10 x 70 x 70 10.9

8шт.

8

J4237551

FITTING

2шт.

9

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

8шт.

10

C4024266

CLAMP

half

4шт.

11

CYLINDER, See Figure : 8G-80, 8G-82

1шт.
