Запчасти Case 688C (8G-026) - CYLINDER ARM WITHOUT SAFETY SYSTEM (07) - HYDRAULIC SYSTEM

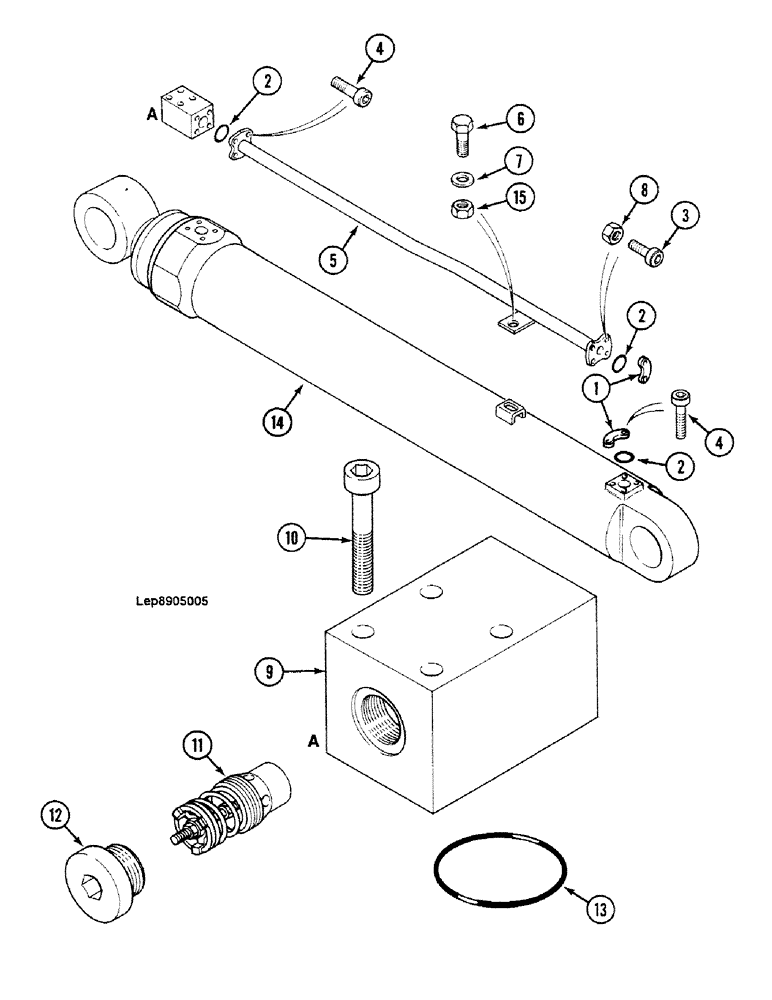

Схема запчастей Case 688C - (8G-026) - CYLINDER ARM WITHOUT SAFETY SYSTEM (07) - HYDRAULIC SYSTEM
13
2
12
2
14
9
6
5
10
11
4
15
1
4
2
7
8
3

Артикул

Название

Примечание

Количество

1

C4024266

CLAMP

half

4шт.

2

L1130483

O-RING

"3.53 x 24.99-80"

3шт.

3

73177617

SCREW,Hex Soc Hd, M10 x 50, 8.8

4шт.

4

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

8шт.

5

X8747634

PIPE

1шт.

6

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

1шт.

7

W3528795

WASHER

"10.25 x 7 x 25"

1шт.

8

86500689

NUT,M10 x 1.5, Cl 10

4шт.

A4343389

SHIN

BRACKET Consist Of : 9-13

1шт.

9

BODY Order : A4343389

1шт.

10

M632925

SCREW

M10 x 70

4шт.

11

X4343387

LIMITER, TRAVEL

LIMITER

1шт.

12

A2537429

PLUG

1шт.

V5746063

GASKET

"23.9 x 29.2 x 1.5"

1шт.

13

L1130483

O-RING

"3.53 x 24.99-80"

1шт.

14

CYLINDER, See Figure : 8G-84 - 8G-88

1шт.

15

G34598

SAFETY NUT

M10

1шт.

Выбрано товаров: 17
